Verbraucherabzweig Direktstarter S0, 18-25A AC 230V/50Hz 150kA
SCHÄCKE Art.Nr.:
6974058
Hersteller-Art.Nr.:
3RA2120-4DA27-0AP0
- Type:
- 3RA2120-4DA27-0AP0
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Beschreibung
Beschreibung

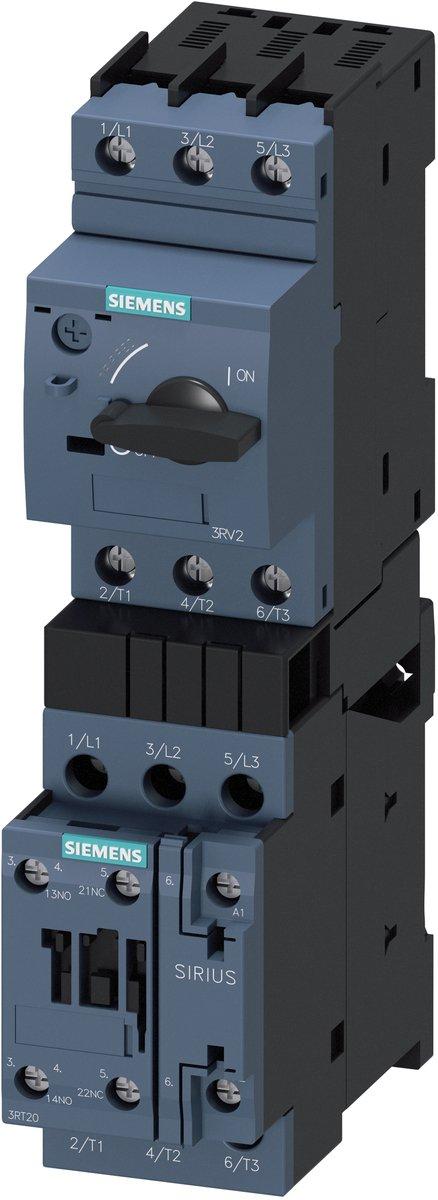

Der sicherungslose Verbraucherabzweig ist ein Direktstarter der Baugröße S0, der zum Schützen und Starten von Motoren dient. Er besteht aus einer werkseitig vormontierten und geprüften Kombination aus einem Leistungsschalter und einem Schütz, die bereits fertig verdrahtet sowie mechanisch und elektrisch verbunden ist. Das Gerät ist für einen Direktanlauf bei AC 400 V ausgelegt und verfügt über einen Einstellbereich von 18 A bis 25 A. Die Betätigung erfolgt mit einer AC Spannung von 230 V, die Bemessungsbetriebsleistung bei AC-3 und 400 V beträgt 11 kW. Der Verbraucherabzweig erfüllt die Zuordnungsart 2 mit einem Bemessungskurzschlussausschaltvermögen von 150 kA und ist für die Hutschienenmontage mit Schraubanschluss vorgesehen. Dank seiner Klimafestigkeit und weltweiten Zulassungen nach IEC und UL/CSA ist er vielseitig einsetzbar und zudem IE3/IE4 ready. Das Zubehör der Leistungsschalter- und Schütz-Baureihen ist vollständig kompatibel. Ein optional erhältliches Einspeisesystem kann den Verdrahtungsaufwand erheblich reduzieren.
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Motorstarter/Motorstarterkombination |
|
| Hersteller Artikelnummer |
3RA2120-4DA27-0AP0
|
|---|---|
| Type |
3RA2120-4DA27-0AP0
|
| Ursprungsland |
DE
|
| Zolltarifnummer |
85364900
|
| Schutzart (IP) |
IP20
|
| Hersteller EAN |
4011209794290
|
| Unterstützt Protokoll für PROFIBUS |
nein
|
| Unterstützt Protokoll für PROFIsafe |
nein
|
| Zuordnungsart nach IEC 60947-4-3 |
Klasse 2
|
| Mit Kurzschlussauslöser |
ja
|
| Unterstützt Protokoll für Data-Highway |
nein
|
| Unterstützt Protokoll für DeviceNet Safety |
nein
|
| Temperaturkompensierter Überlastschutz |
ja
|

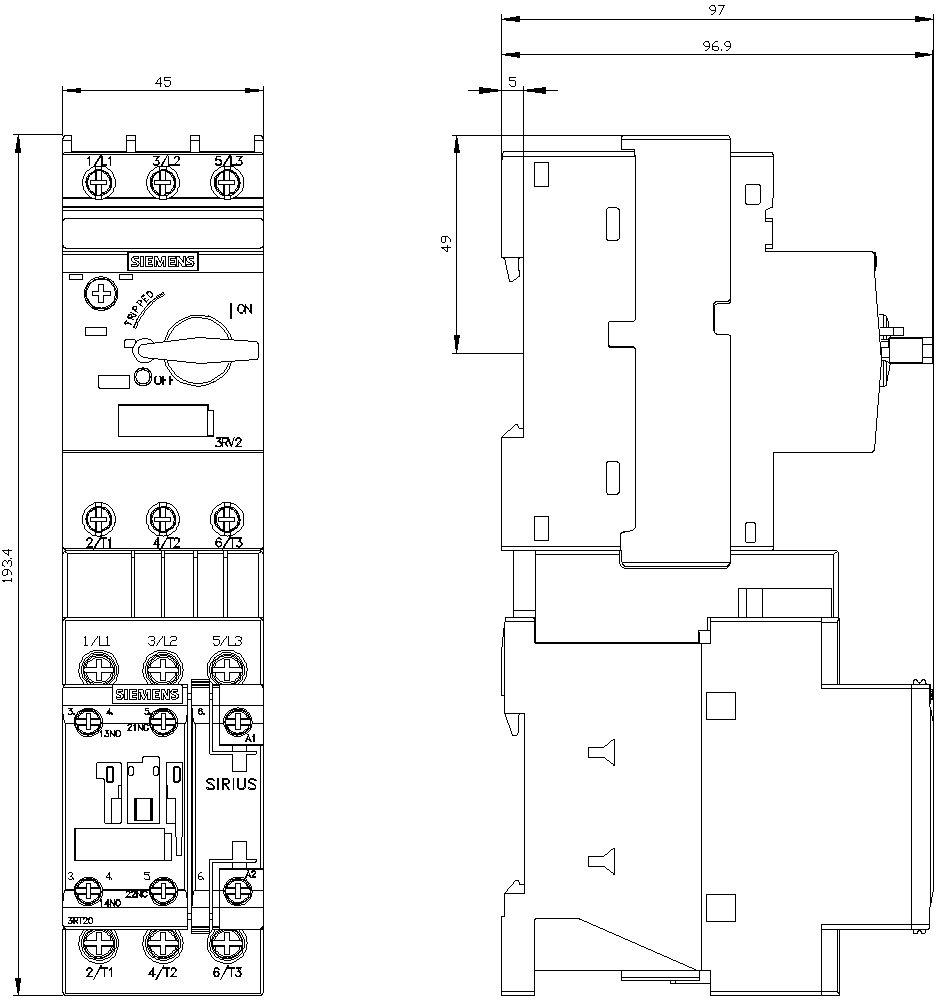

| Höhe |
193 mm
|
| Art des Motorstarters |
-
|
| Unterstützt Protokoll für Modbus |
nein
|
| Umgebungstemperatur, Obergrenze ohne Einschränkungen |
60 °C
|
| Anschlussart Hauptstromkreis |
Schraubanschluss
|
| Externer Reset möglich |
nein
|
| Unterstützt Protokoll für Foundation Fieldbus |
nein
|
| Unterstützt Protokoll für INTERBUS-Safety |
nein
|
| Unterstützt Protokoll für SafetyBUS p |
nein
|
| Mit Trafo |
nein
|
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V |
150000 A
|
| Anzahl der Befehlsstellen |
1
|
| Unterstützt Protokoll für CAN |
nein
|
| Mit Sicherung |
nein
|
| Unterstützt Protokoll für SERCOS |
nein
|
|---|---|
| Unterstützt Protokoll für DeviceNet |
nein
|
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V |
65000 A
|
| Geeignet für NOT-AUS |
ja
|
| Auslöseklasse |
CLASS 10
|
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein
|
| Unterstützt Protokoll für PROFINET CBA |
nein
|
| Unterstützt Protokoll für ASI |
nein
|
| Tiefe |
97 mm
|
| Bemessungsbetriebsstrom bei AC-3, 400 V |
22 A
|
| Überlastauslöser Stromeinstellung |
18 bis 25 A
|
| Breite |
45 mm
|
| Unterstützt Protokoll für INTERBUS |
nein
|
| Unterstützt Protokoll für LON |
nein
|
| Unterstützt Protokoll für PROFINET IO |
nein
|
| Unterstützt Protokoll für SUCONET |
nein
|
| Bemessungssteuerspeisespannung AC 50 Hz |
230 V
|
| Unterstützt Protokoll für sonstige Bussysteme |
nein
|
| Bemessungsbetriebsleistung bei AC-3, 400 V |
11 kW
|
| Bemessungsbetriebsstrom Ie |
22 A
|
| Unterstützt Protokoll für TCP/IP |
nein
|
| Geeignet für Tragschienenmontage |
ja
|
| Spannungsart zur Betätigung |
AC
|
| Unterstützt Protokoll für EtherNet/IP |
nein
|
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis |
Schraubanschluss
|
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V |
150000 A
|
