Verbraucherabzweig Direktstarter S0, 18-25A AC 230V/50Hz 150kA
SCHÄCKE Art.Nr.:
6979939
Hersteller-Art.Nr.:
3RA2120-4DD27-0AP0
- Type:
- 3RA2120-4DD27-0AP0
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Beschreibung
Beschreibung

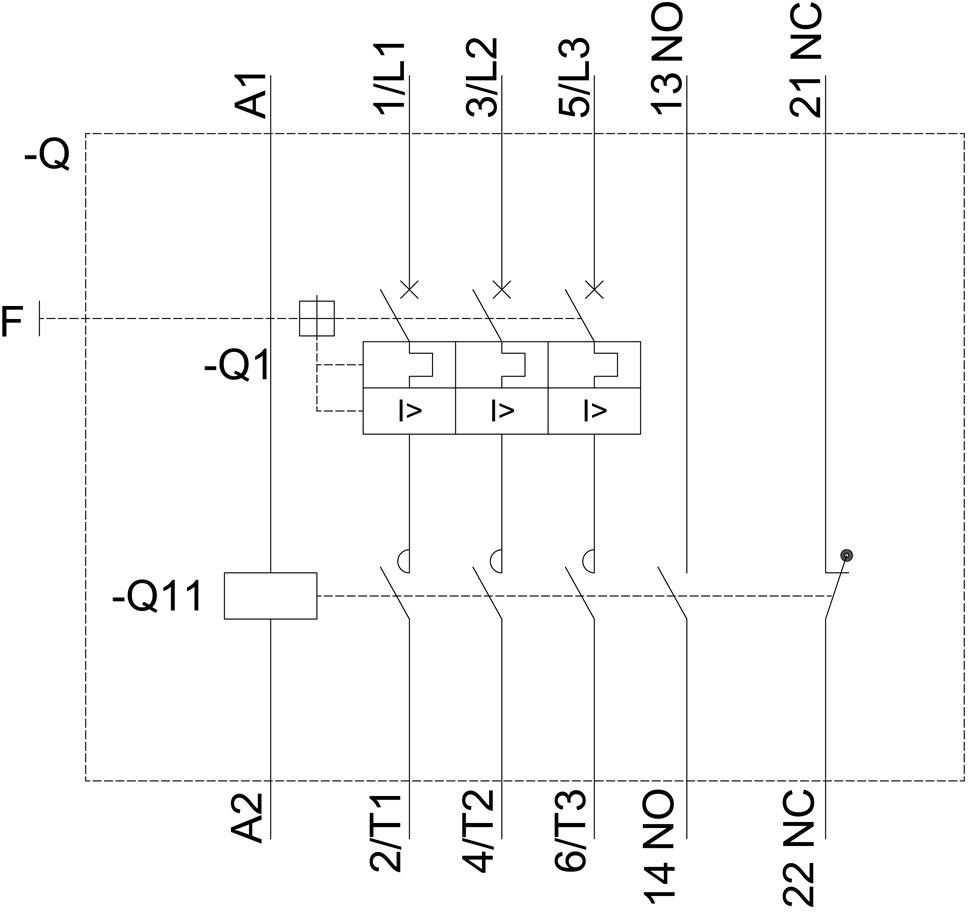

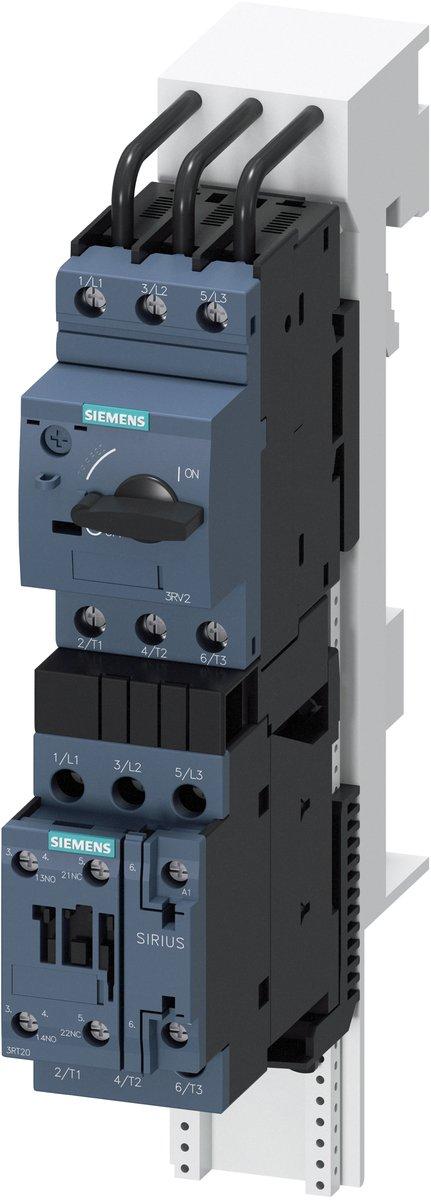

Der sicherungslose Verbraucherabzweig ist ein werkseitig vormontierter und geprüfter Direktstarter zum Schützen und Starten von Motoren. Die Kombination aus einem Leistungsschalter und einem Schütz ist bereits fertig verdrahtet sowie mechanisch und elektrisch verbunden. Ausgelegt für den Direktanlauf an 400 V AC Netzen, verfügt das Gerät der Baugröße S0 über einen Einstellbereich von 18 A bis 25 A und eine Bemessungsbetriebsleistung von 11 kW bei AC-3. Die Betätigung erfolgt mit einer Steuerspannung von 230 V AC. Der Anschluss wird über Schraubklemmen realisiert und ist für die Montage auf 60 mm Sammelschienensystemen vorgesehen. Der Verbraucherabzweig erfüllt die Zuordnungsart 2 und weist eine hohe Kurzschlussfestigkeit von 150 kA auf. Das klimafeste Gerät ist IE3/IE4 ready und besitzt weltweite Zulassungen, was einen globalen Einsatz ermöglicht. Das Zubehör der verwendeten Einzelgeräte ist einheitlich und kann auch für den Verbraucherabzweig genutzt werden. Ein optionales Einspeisesystem kann den Verdrahtungsaufwand erheblich reduzieren.
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Motorstarter/Motorstarterkombination |
|
| Hersteller Artikelnummer |
3RA2120-4DD27-0AP0
|
|---|---|
| Type |
3RA2120-4DD27-0AP0
|
| Ursprungsland |
DE
|
| Zolltarifnummer |
85364900
|
| Auslöseklasse |
CLASS 10
|
| Hersteller EAN |
4011209797291
|
| Unterstützt Protokoll für LON |
nein
|
| Bemessungsbetriebsstrom bei AC-3, 400 V |
22 A
|
| Unterstützt Protokoll für PROFIBUS |
nein
|
| Externer Reset möglich |
nein
|
| Mit Kurzschlussauslöser |
ja
|
| Unterstützt Protokoll für TCP/IP |
nein
|
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V |
150000 A
|
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein
|
| Unterstützt Protokoll für Data-Highway |
nein
|
| Mit Sicherung |
nein
|
| Unterstützt Protokoll für ASI |
nein
|
| Anzahl der Befehlsstellen |
1
|
| Temperaturkompensierter Überlastschutz |
ja
|
| Unterstützt Protokoll für CAN |
nein
|
| Unterstützt Protokoll für Foundation Fieldbus |
nein
|
| Unterstützt Protokoll für DeviceNet |
nein
|
| Zuordnungsart nach IEC 60947-4-3 |
Klasse 2
|
| Anschlussart Hauptstromkreis |
Schraubanschluss
|
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis |
Schraubanschluss
|
| Unterstützt Protokoll für DeviceNet Safety |
nein
|
| Unterstützt Protokoll für PROFINET IO |
nein
|

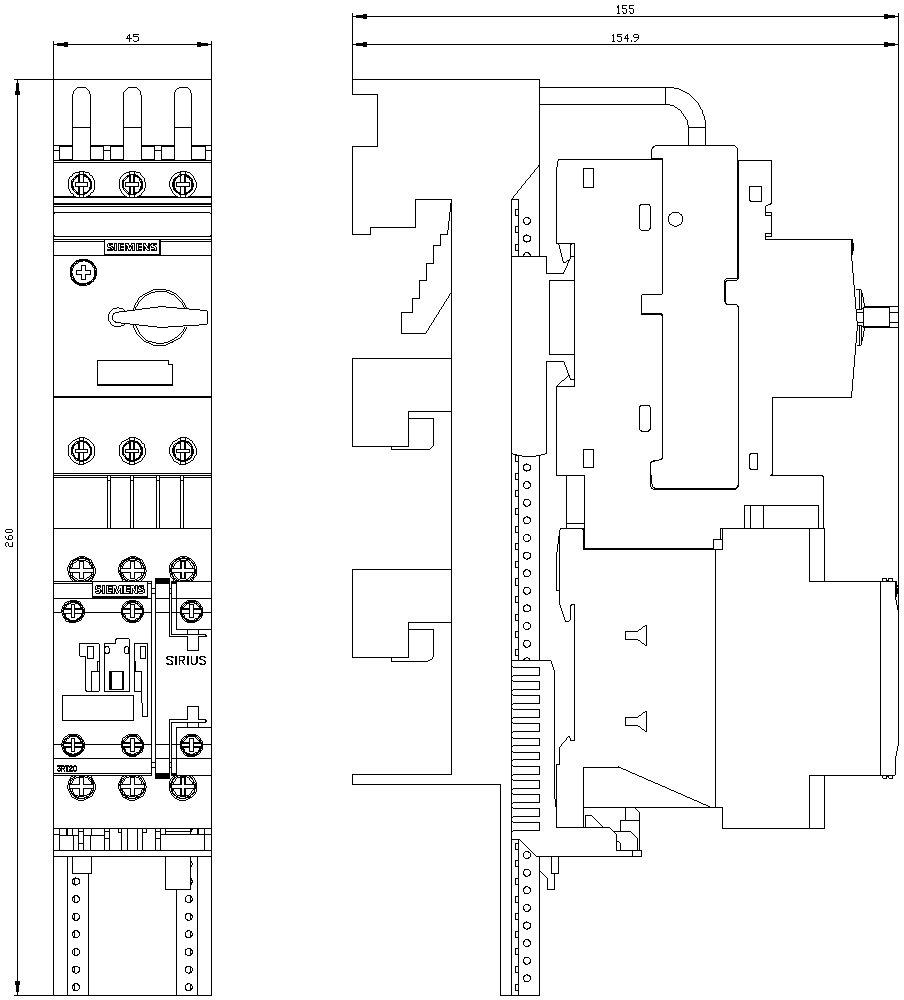

| Höhe |
260 mm
|
|---|---|
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V |
65000 A
|
| Mit Trafo |
nein
|
| Unterstützt Protokoll für Modbus |
nein
|
| Überlastauslöser Stromeinstellung |
18 bis 25 A
|
| Schutzart (IP) |
IP20
|
| Geeignet für Tragschienenmontage |
nein
|
| Unterstützt Protokoll für PROFIsafe |
nein
|
| Unterstützt Protokoll für SafetyBUS p |
nein
|
| Unterstützt Protokoll für INTERBUS-Safety |
nein
|
| Unterstützt Protokoll für SUCONET |
nein
|
| Bemessungsbetriebsleistung bei AC-3, 400 V |
11 kW
|
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V |
150000 A
|
| Bemessungssteuerspeisespannung AC 50 Hz |
230 V
|
| Unterstützt Protokoll für PROFINET CBA |
nein
|
| Geeignet für NOT-AUS |
ja
|
| Bemessungsbetriebsstrom Ie |
22 A
|
| Unterstützt Protokoll für INTERBUS |
nein
|
| Tiefe |
155 mm
|
| Unterstützt Protokoll für EtherNet/IP |
nein
|
| Unterstützt Protokoll für SERCOS |
nein
|
| Spannungsart zur Betätigung |
AC
|
| Art des Motorstarters |
-
|
| Breite |
45 mm
|
| Umgebungstemperatur, Obergrenze ohne Einschränkungen |
60 °C
|
| Unterstützt Protokoll für sonstige Bussysteme |
nein
|
