Verbraucherabzweig Direktstarter S0, 23-28A DC 24V 150kA
SCHÄCKE Art.Nr.:
6974392
Hersteller-Art.Nr.:
3RA2120-4NH27-0BB4
- Type:
- 3RA2120-4NH27-0BB4
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Beschreibung
Beschreibung

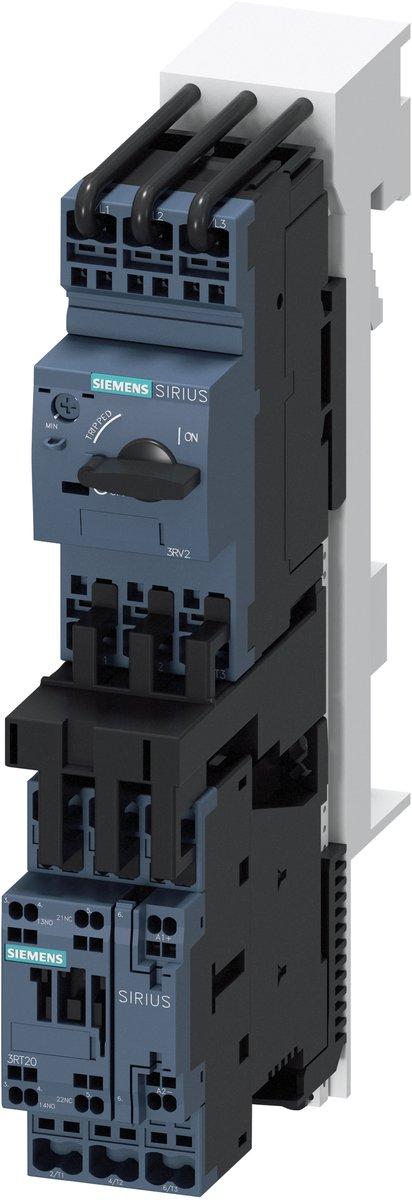

Der sicherungslose Verbraucherabzweig ist ein Direktstarter der Baugröße S0, der zum Schützen und Starten von Motoren konzipiert ist. Es handelt sich um eine werkseitig vormontierte und geprüfte Kombination aus einem Leistungsschalter und einem Schütz, die bereits fertig verdrahtet sowie mechanisch und elektrisch verbunden ist. Der Starter ist für den Direktanlauf bei AC 400 V ausgelegt und verfügt über einen Einstellbereich von 23,0 A bis 28,0 A. Die Betätigung erfolgt mit einer Steuerspannung von DC 24 V. Die Bemessungsbetriebsleistung bei AC-3 und 400 V beträgt 15 kW. Der Anschluss erfolgt über eine Federzuganschlusstechnik und das Gerät ist für die Montage auf 60 mm Sammelschienensystemen vorgesehen. Er erfüllt die Zuordnungsart 2 und weist eine hohe Kurzschlussfestigkeit von 150 kA auf. Der klimafeste Verbraucherabzweig ist weltweit zugelassen, IE3/IE4 ready und mit dem Zubehör der entsprechenden Leistungsschalter- und Schütz-Baureihen kompatibel. Ein optionales Einspeisesystem kann den Verdrahtungsaufwand erheblich reduzieren.
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Motorstarter/Motorstarterkombination |
|
| Hersteller Artikelnummer |
3RA2120-4NH27-0BB4
|
|---|---|
| Type |
3RA2120-4NH27-0BB4
|
| Hersteller EAN |
4047621000220
|
| Ursprungsland |
DE
|
| Zolltarifnummer |
85364900
|
| Überlastauslöser Stromeinstellung |
23 bis 28 A
|
| Umgebungstemperatur, Obergrenze ohne Einschränkungen |
60 °C
|
| Mit Sicherung |
nein
|
| Unterstützt Protokoll für CAN |
nein
|
| Geeignet für NOT-AUS |
ja
|
| Unterstützt Protokoll für PROFINET IO |
nein
|
| Anzahl der Befehlsstellen |
1
|
| Schutzart (IP) |
IP20
|
| Bemessungsbetriebsstrom Ie |
28 A
|
| Anschlussart Hauptstromkreis |
Federzuganschluss
|
| Unterstützt Protokoll für ASI |
nein
|
| Unterstützt Protokoll für SafetyBUS p |
nein
|
| Zuordnungsart nach IEC 60947-4-3 |
Klasse 2
|
| Bemessungssteuerspeisespannung DC |
24 V
|

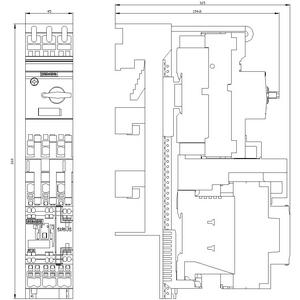

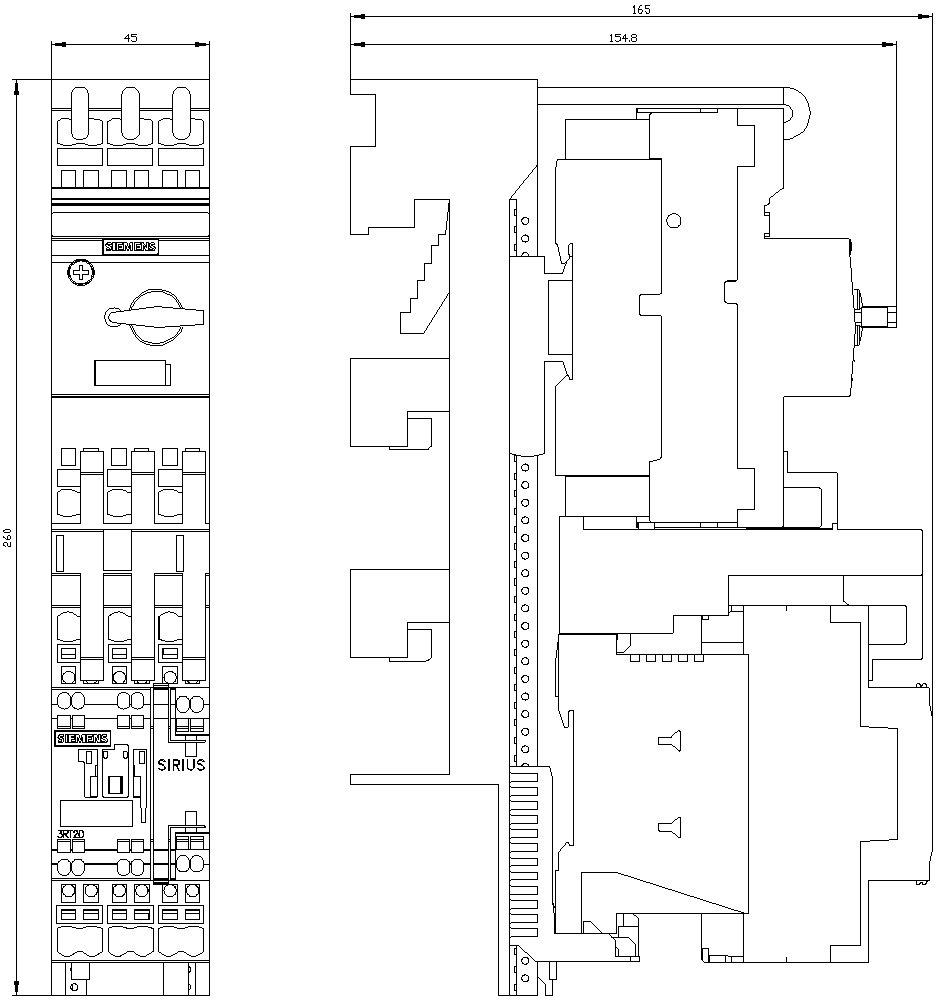

| Tiefe |
165 mm
|
| Breite |
45 mm
|
| Unterstützt Protokoll für DeviceNet Safety |
nein
|
| Unterstützt Protokoll für SERCOS |
nein
|
| Art des Motorstarters |
-
|
| Unterstützt Protokoll für PROFINET CBA |
nein
|
| Unterstützt Protokoll für PROFIsafe |
nein
|
| Geeignet für Tragschienenmontage |
nein
|
| Unterstützt Protokoll für EtherNet/IP |
nein
|
|---|---|
| Mit Kurzschlussauslöser |
ja
|
| Unterstützt Protokoll für PROFIBUS |
nein
|
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein
|
| Unterstützt Protokoll für Modbus |
nein
|
| Unterstützt Protokoll für INTERBUS |
nein
|
| Unterstützt Protokoll für DeviceNet |
nein
|
| Mit Trafo |
nein
|
| Bemessungsbetriebsstrom bei AC-3, 400 V |
28 A
|
| Unterstützt Protokoll für LON |
nein
|
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V |
50000 A
|
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis |
Federzuganschluss
|
| Externer Reset möglich |
nein
|
| Unterstützt Protokoll für Foundation Fieldbus |
nein
|
| Unterstützt Protokoll für INTERBUS-Safety |
nein
|
| Spannungsart zur Betätigung |
DC
|
| Höhe |
260 mm
|
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V |
150000 A
|
| Temperaturkompensierter Überlastschutz |
ja
|
| Auslöseklasse |
CLASS 10
|
| Unterstützt Protokoll für TCP/IP |
nein
|
| Unterstützt Protokoll für SUCONET |
nein
|
| Unterstützt Protokoll für sonstige Bussysteme |
nein
|
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V |
150000 A
|
| Bemessungsbetriebsleistung bei AC-3, 400 V |
15 kW
|
| Unterstützt Protokoll für Data-Highway |
nein
|
