Verbraucherabzweig Direktstarter S0, 27-32A AC 230V/50Hz 150kA
SCHÄCKE Art.Nr.:
6979947
Hersteller-Art.Nr.:
3RA2120-4EA27-0AP0
- Type:
- 3RA2120-4EA27-0AP0
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Beschreibung
Beschreibung

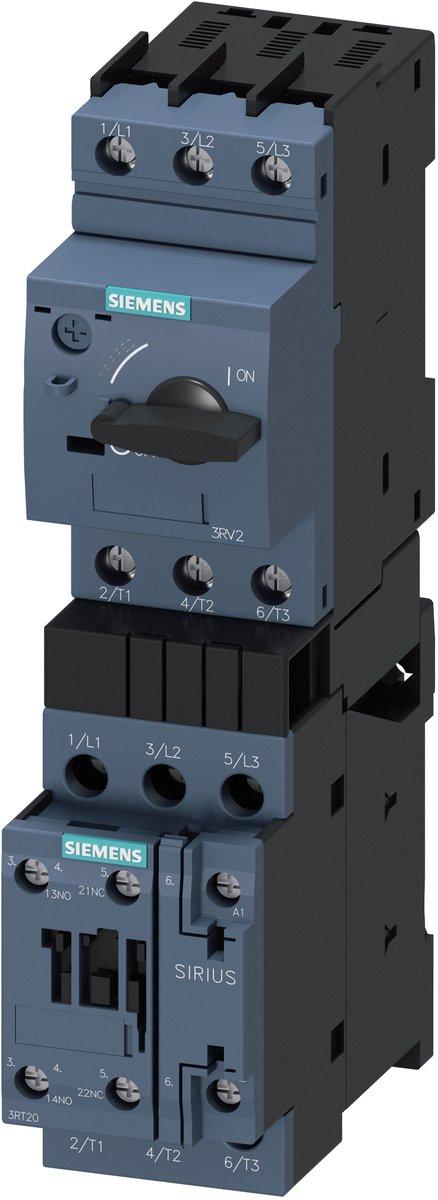

Der sicherungslose Verbraucherabzweig ist ein Direktstarter der Baugröße S0 zum Schützen und Starten von Motoren. Es handelt sich um eine werkseitig vormontierte und geprüfte Kombination aus einem Leistungsschalter und einem Schütz, die bereits fertig verdrahtet sowie mechanisch und elektrisch verbunden ist. Ausgelegt für einen Direktanlauf bei AC 400 V, deckt das Gerät einen Einstellbereich von 27 A bis 32 A ab und hat eine Bemessungsbetriebsleistung von 15 kW bei AC-3. Die Betätigung erfolgt mit einer Steuerspannung von AC 230 V. Der Anschluss wird über Schraubklemmen realisiert und die Montage erfolgt auf einer Hutschiene. Dieser klimafeste Verbraucherabzweig ist weltweit zugelassen, IE3/IE4 ready und erfüllt die Zuordnungsart 2 mit einem Kurzschlussausschaltvermögen von 150 kA. Das Zubehör der zugehörigen Leistungsschalter und Schütze ist einheitlich und kann auch für den Verbraucherabzweig verwendet werden, wobei ein optionales Einspeisesystem den Verdrahtungsaufwand erheblich reduziert.
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Motorstarter/Motorstarterkombination |
|
| Hersteller Artikelnummer |
3RA2120-4EA27-0AP0
|
|---|---|
| Type |
3RA2120-4EA27-0AP0
|
| Ursprungsland |
DE
|
| Zolltarifnummer |
85364900
|
| Bemessungsbetriebsstrom Ie |
29 A
|
| Hersteller EAN |
4011209860742
|
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V |
150000 A
|
| Spannungsart zur Betätigung |
AC
|
| Externer Reset möglich |
nein
|
| Unterstützt Protokoll für INTERBUS-Safety |
nein
|
| Temperaturkompensierter Überlastschutz |
ja
|
| Unterstützt Protokoll für TCP/IP |
nein
|
| Unterstützt Protokoll für Data-Highway |
nein
|
| Unterstützt Protokoll für Foundation Fieldbus |
nein
|
| Schutzart (IP) |
IP20
|
| Unterstützt Protokoll für DeviceNet Safety |
nein
|
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis |
Schraubanschluss
|
| Anzahl der Befehlsstellen |
1
|
| Bemessungsbetriebsstrom bei AC-3, 400 V |
29 A
|
| Bemessungssteuerspeisespannung AC 50 Hz |
230 V
|
| Unterstützt Protokoll für PROFINET IO |
nein
|
| Unterstützt Protokoll für INTERBUS |
nein
|
| Unterstützt Protokoll für DeviceNet |
nein
|

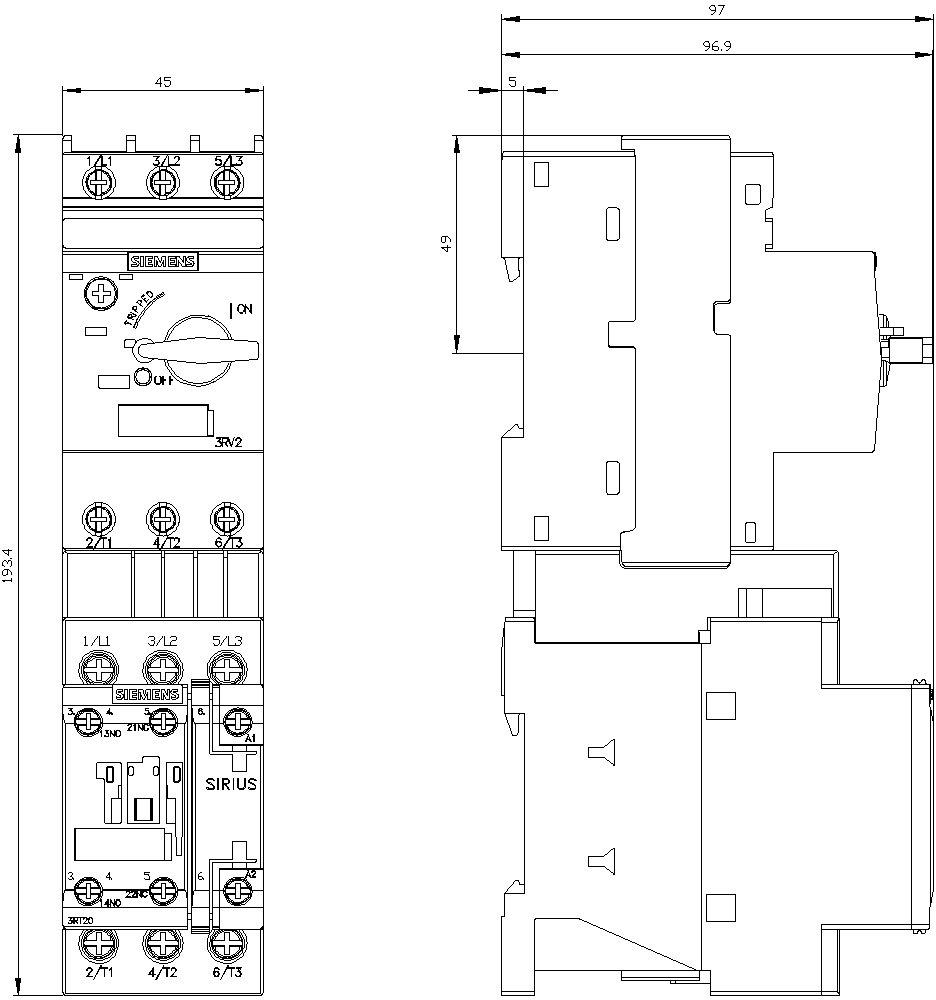

| Breite |
45 mm
|
| Anschlussart Hauptstromkreis |
Schraubanschluss
|
| Unterstützt Protokoll für SafetyBUS p |
nein
|
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein
|
|---|---|
| Unterstützt Protokoll für CAN |
nein
|
| Umgebungstemperatur, Obergrenze ohne Einschränkungen |
60 °C
|
| Zuordnungsart nach IEC 60947-4-3 |
Klasse 2
|
| Unterstützt Protokoll für PROFIBUS |
nein
|
| Mit Kurzschlussauslöser |
ja
|
| Unterstützt Protokoll für SERCOS |
nein
|
| Bemessungsbetriebsleistung bei AC-3, 400 V |
15 kW
|
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V |
150000 A
|
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V |
50000 A
|
| Unterstützt Protokoll für PROFINET CBA |
nein
|
| Unterstützt Protokoll für EtherNet/IP |
nein
|
| Überlastauslöser Stromeinstellung |
27 bis 32 A
|
| Mit Sicherung |
nein
|
| Geeignet für NOT-AUS |
ja
|
| Mit Trafo |
nein
|
| Höhe |
193 mm
|
| Unterstützt Protokoll für LON |
nein
|
| Unterstützt Protokoll für sonstige Bussysteme |
nein
|
| Unterstützt Protokoll für Modbus |
nein
|
| Unterstützt Protokoll für ASI |
nein
|
| Unterstützt Protokoll für SUCONET |
nein
|
| Tiefe |
97 mm
|
| Unterstützt Protokoll für PROFIsafe |
nein
|
| Geeignet für Tragschienenmontage |
ja
|
