Verbraucherabzweig Direktstarter S00, 0,45-0,63A DC 24V 150kA
SCHÄCKE Art.Nr.:
6974163
Hersteller-Art.Nr.:
3RA2110-0GH15-1BB4
- Type:
- 3RA2110-0GH15-1BB4
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Beschreibung
Beschreibung

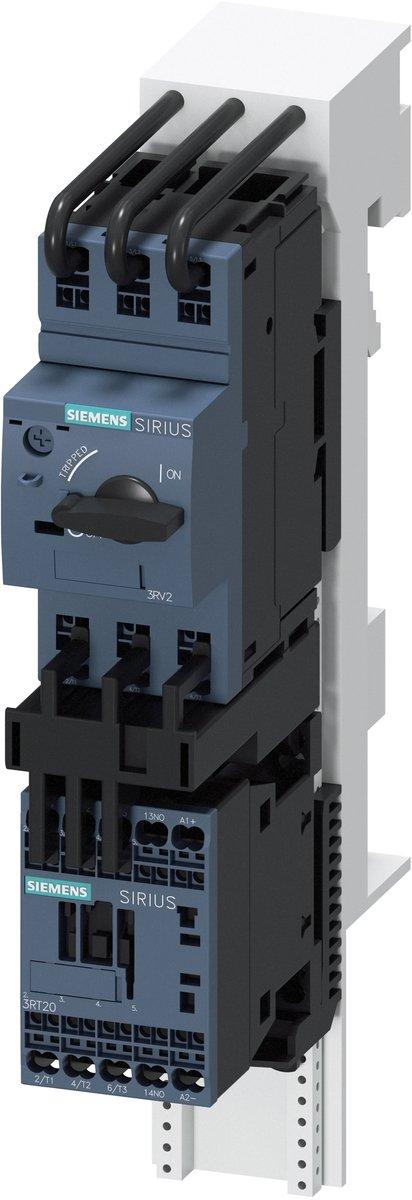

Der sicherungslose Verbraucherabzweig der Baugröße S00 ist ein Direktstarter zum Schützen und Starten von Motoren. Es handelt sich um eine werkseitig vormontierte und geprüfte Kombination aus einem Leistungsschalter und einem Schütz, die bereits fertig verdrahtet sowie mechanisch und elektrisch verbunden ist. Der Starter ist für einen Direktanlauf bei AC 400 V ausgelegt und hat einen Einstellbereich von 0,45 A bis 0,63 A. Die Betätigung erfolgt mit einer Steuerspannung von DC 24 V. Die Bemessungsbetriebsleistung bei AC-3 und 400 V beträgt 0,18 kW. Der Anschluss erfolgt über Federzugklemmen und das Gerät ist für die Montage auf 60 mm Sammelschienensystemen konzipiert. Er erfüllt die Zuordnungsart 2 mit einem Bemessungskurzschlussausschaltvermögen von 150 kA. Der klimafeste Verbraucherabzweig ist weltweit zugelassen und IE3/IE4 ready. Das Zubehör der zugehörigen Leistungsschalter- und Schütz-Baureihen ist einheitlich und kann auch für diesen Verbraucherabzweig verwendet werden. Ein optionales Einspeisesystem kann den Verdrahtungsaufwand erheblich reduzieren.
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Motorstarter/Motorstarterkombination |
|
| Hersteller Artikelnummer |
3RA2110-0GH15-1BB4
|
|---|---|
| Type |
3RA2110-0GH15-1BB4
|
| Ursprungsland |
DE
|
| Zolltarifnummer |
85364900
|

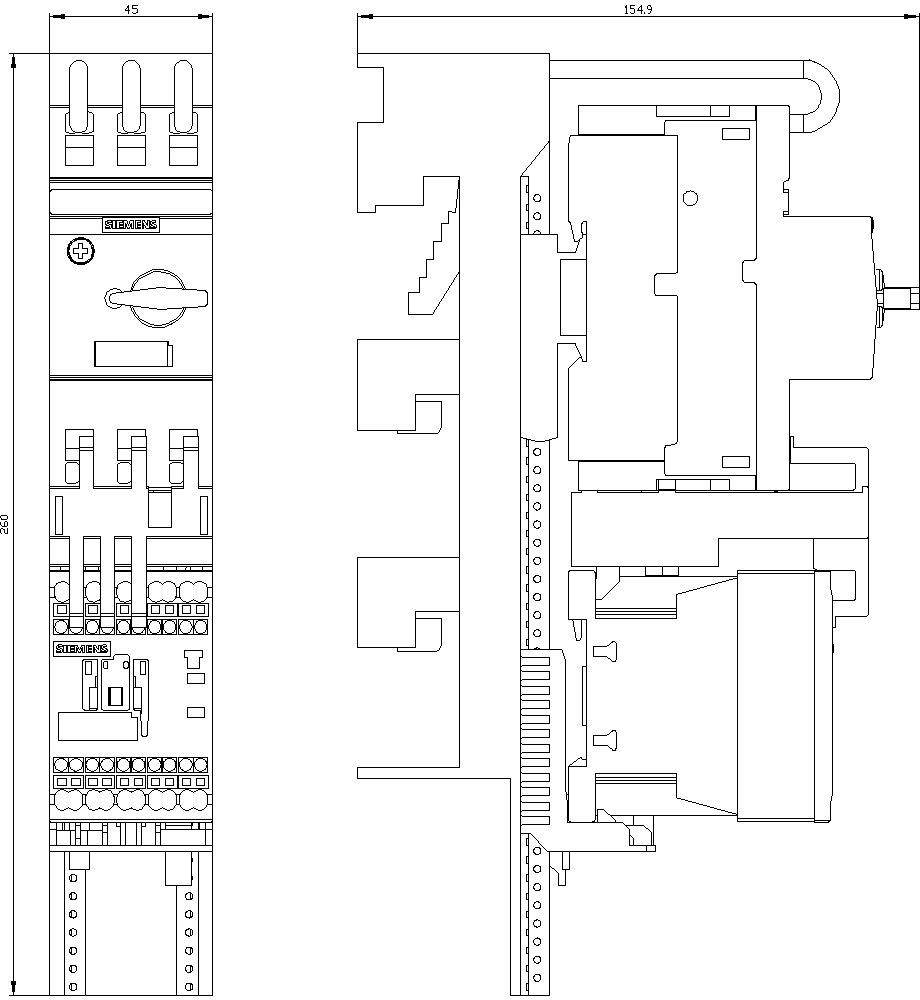

| Breite |
45 mm
|
| Hersteller EAN |
4011209796218
|
| Bemessungsbetriebsstrom Ie |
0,6 A
|
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V |
30000 A
|
| Bemessungsbetriebsleistung bei AC-3, 400 V |
0,18 kW
|
| Unterstützt Protokoll für PROFINET CBA |
nein
|
| Unterstützt Protokoll für CAN |
nein
|
| Überlastauslöser Stromeinstellung |
0,45 bis 0,63 A
|
| Bemessungssteuerspeisespannung DC |
24 V
|
| Unterstützt Protokoll für TCP/IP |
nein
|
| Externer Reset möglich |
nein
|
| Unterstützt Protokoll für PROFINET IO |
nein
|
| Unterstützt Protokoll für EtherNet/IP |
nein
|
| Unterstützt Protokoll für INTERBUS-Safety |
nein
|
| Unterstützt Protokoll für PROFIBUS |
nein
|
| Unterstützt Protokoll für Data-Highway |
nein
|
| Unterstützt Protokoll für Foundation Fieldbus |
nein
|
| Unterstützt Protokoll für SUCONET |
nein
|
| Schutzart (IP) |
IP20
|
| Unterstützt Protokoll für LON |
nein
|
| Geeignet für Tragschienenmontage |
nein
|
| Temperaturkompensierter Überlastschutz |
ja
|
| Unterstützt Protokoll für ASI |
nein
|
|---|---|
| Mit Kurzschlussauslöser |
ja
|
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein
|
| Anschlussart Hauptstromkreis |
Federzuganschluss
|
| Mit Trafo |
nein
|
| Höhe |
260 mm
|
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V |
150000 A
|
| Mit Sicherung |
nein
|
| Unterstützt Protokoll für SERCOS |
nein
|
| Unterstützt Protokoll für Modbus |
nein
|
| Spannungsart zur Betätigung |
DC
|
| Unterstützt Protokoll für DeviceNet Safety |
nein
|
| Unterstützt Protokoll für SafetyBUS p |
nein
|
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis |
Federzuganschluss
|
| Bemessungsbetriebsstrom bei AC-3, 400 V |
0,6 A
|
| Zuordnungsart nach IEC 60947-4-3 |
Klasse 2
|
| Unterstützt Protokoll für INTERBUS |
nein
|
| Umgebungstemperatur, Obergrenze ohne Einschränkungen |
60 °C
|
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V |
150000 A
|
| Unterstützt Protokoll für PROFIsafe |
nein
|
| Geeignet für NOT-AUS |
ja
|
| Anzahl der Befehlsstellen |
1
|
| Unterstützt Protokoll für sonstige Bussysteme |
nein
|
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V |
65000 A
|
| Unterstützt Protokoll für DeviceNet |
nein
|
| Tiefe |
155 mm
|
