Verbraucherabzweig Direktstarter S00, 1,8-2,5A AC 230V 50/60Hz 150kA
SCHÄCKE Art.Nr.:
6972624
Hersteller-Art.Nr.:
3RA2110-1CH15-1AP0
- Type:
- 3RA2110-1CH15-1AP0
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Datenblätter
Beschreibung
Beschreibung

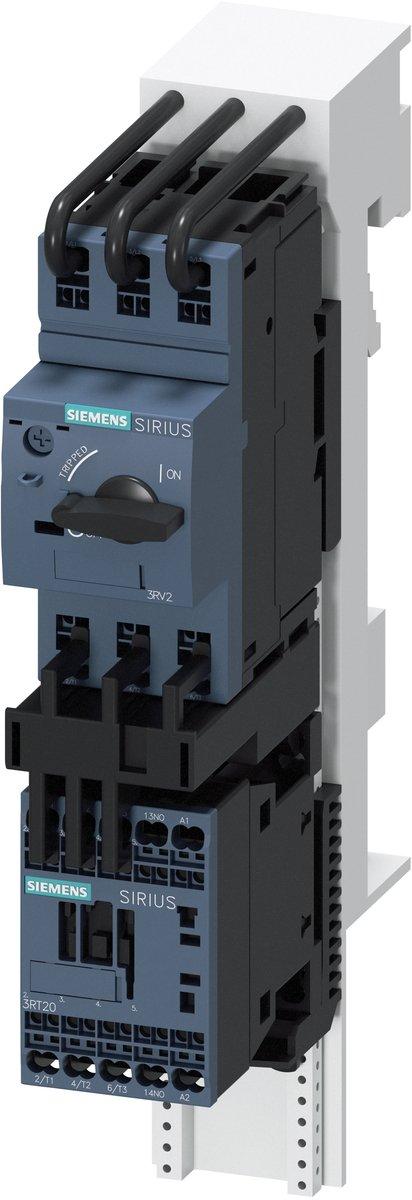

Der sicherungslose Verbraucherabzweig ist ein Direktstarter zum Schützen und Starten von Motoren. Er besteht aus einer werkseitig vormontierten und geprüften Kombination aus einem Leistungsschalter und einem Schütz, die bereits fertig verdrahtet sowie mechanisch und elektrisch verbunden ist. Dieses Modell der Baugröße S00 ist für einen Einstellbereich von 1,80 A bis 2,50 A ausgelegt und hat eine Bemessungsbetriebsleistung von 0,75 kW bei 400 V AC-3. Die Betätigung erfolgt mit einer Steuerspannung von 230 V AC. Der Anschluss erfolgt über Federzugklemmen und ist für die Montage auf 60 mm Sammelschienensystemen vorgesehen. Der Verbraucherabzweig erfüllt die Zuordnungsart 2 mit einem Bemessungskurzschlussausschaltvermögen von 150 kA. Er ist klimafest, IE3/IE4 ready und verfügt über weltweite Zulassungen. Das Zubehör der entsprechenden Leistungsschalter- und Schütz-Einzelgeräte ist einheitlich und kann auch für diesen Verbraucherabzweig verwendet werden. Ein optionales Einspeisesystem kann den Verdrahtungsaufwand erheblich reduzieren.
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Motorstarter/Motorstarterkombination |
|
| Hersteller Artikelnummer |
3RA2110-1CH15-1AP0
|
|---|---|
| Type |
3RA2110-1CH15-1AP0
|
| Hersteller EAN |
4011209796478
|
| Zolltarifnummer |
85364900
|
| Temperaturkompensierter Überlastschutz |
ja
|
| Zuordnungsart nach IEC 60947-4-3 |
Klasse 2
|
| Art des Motorstarters |
-
|
| Ursprungsland |
DE
|
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 400 V |
150000 A
|
| Bemessungsbetriebsleistung bei AC-3, 400 V |
0,75 kW
|
| Unterstützt Protokoll für ASI |
nein
|
| Unterstützt Protokoll für CAN |
nein
|
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis |
Federzuganschluss
|
| Unterstützt Protokoll für TCP/IP |
nein
|
| Unterstützt Protokoll für Modbus |
nein
|
| Bemessungssteuerspeisespannung AC 50 Hz |
230 V
|
| Anzahl der Befehlsstellen |
1
|
| Auslöseklasse |
CLASS 10
|
| Externer Reset möglich |
nein
|
| Unterstützt Protokoll für SUCONET |
nein
|
| Unterstützt Protokoll für Data-Highway |
nein
|

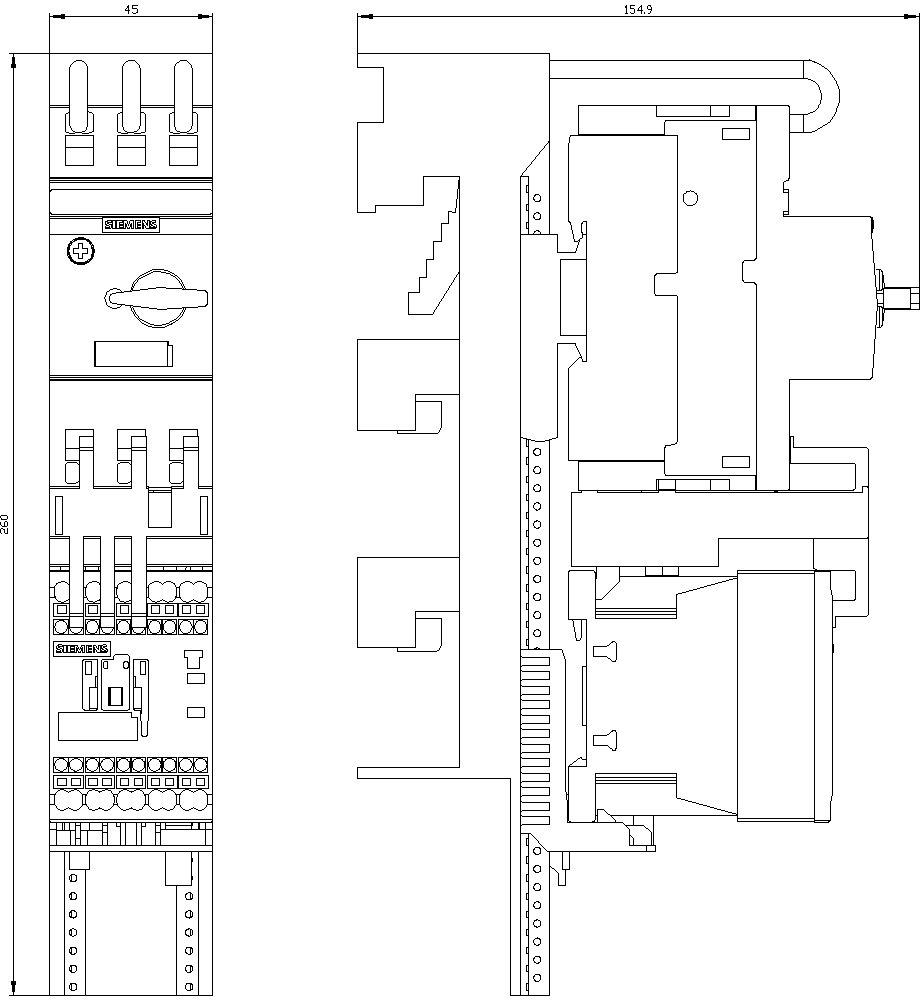

| Höhe |
260 mm
|
| Unterstützt Protokoll für PROFINET CBA |
nein
|
| Mit Sicherung |
nein
|
| Unterstützt Protokoll für PROFIsafe |
nein
|
| Unterstützt Protokoll für EtherNet/IP |
nein
|
| Schutzart (IP) |
IP20
|
| Breite |
45 mm
|
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 480 Y/277 V |
65000 A
|
|---|---|
| Unterstützt Protokoll für SERCOS |
nein
|
| Mit Kurzschlussauslöser |
ja
|
| Unterstützt Protokoll für PROFINET IO |
nein
|
| Tiefe |
155 mm
|
| Unterstützt Protokoll für PROFIBUS |
nein
|
| Geeignet für Tragschienenmontage |
nein
|
| Unterstützt Protokoll für DeviceNet Safety |
nein
|
| Unterstützt Protokoll für DeviceNet |
nein
|
| Unterstützt Protokoll für Foundation Fieldbus |
nein
|
| Unterstützt Protokoll für AS-Interface Safety at Work |
nein
|
| Unterstützt Protokoll für INTERBUS-Safety |
nein
|
| Bemessungssteuerspeisespannung AC 60 Hz |
230 V
|
| Geeignet für NOT-AUS |
ja
|
| Umgebungstemperatur, Obergrenze ohne Einschränkungen |
60 °C
|
| Überlastauslöser Stromeinstellung |
1,8 bis 2,5 A
|
| Unterstützt Protokoll für LON |
nein
|
| Bemessungsbetriebsstrom Ie |
1,9 A
|
| Bemessungsbetriebsstrom bei AC-3, 400 V |
1,9 A
|
| Unterstützt Protokoll für sonstige Bussysteme |
nein
|
| Anschlussart Hauptstromkreis |
Federzuganschluss
|
| Spannungsart zur Betätigung |
AC
|
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 2, 230 V |
150000 A
|
| Unterstützt Protokoll für SafetyBUS p |
nein
|
| Mit Trafo |
nein
|
| Unterstützt Protokoll für INTERBUS |
nein
|
| Bedingter Bemessungskurzschlussstrom, Zuordnungsart 1, 600 Y/347 V |
30000 A
|
