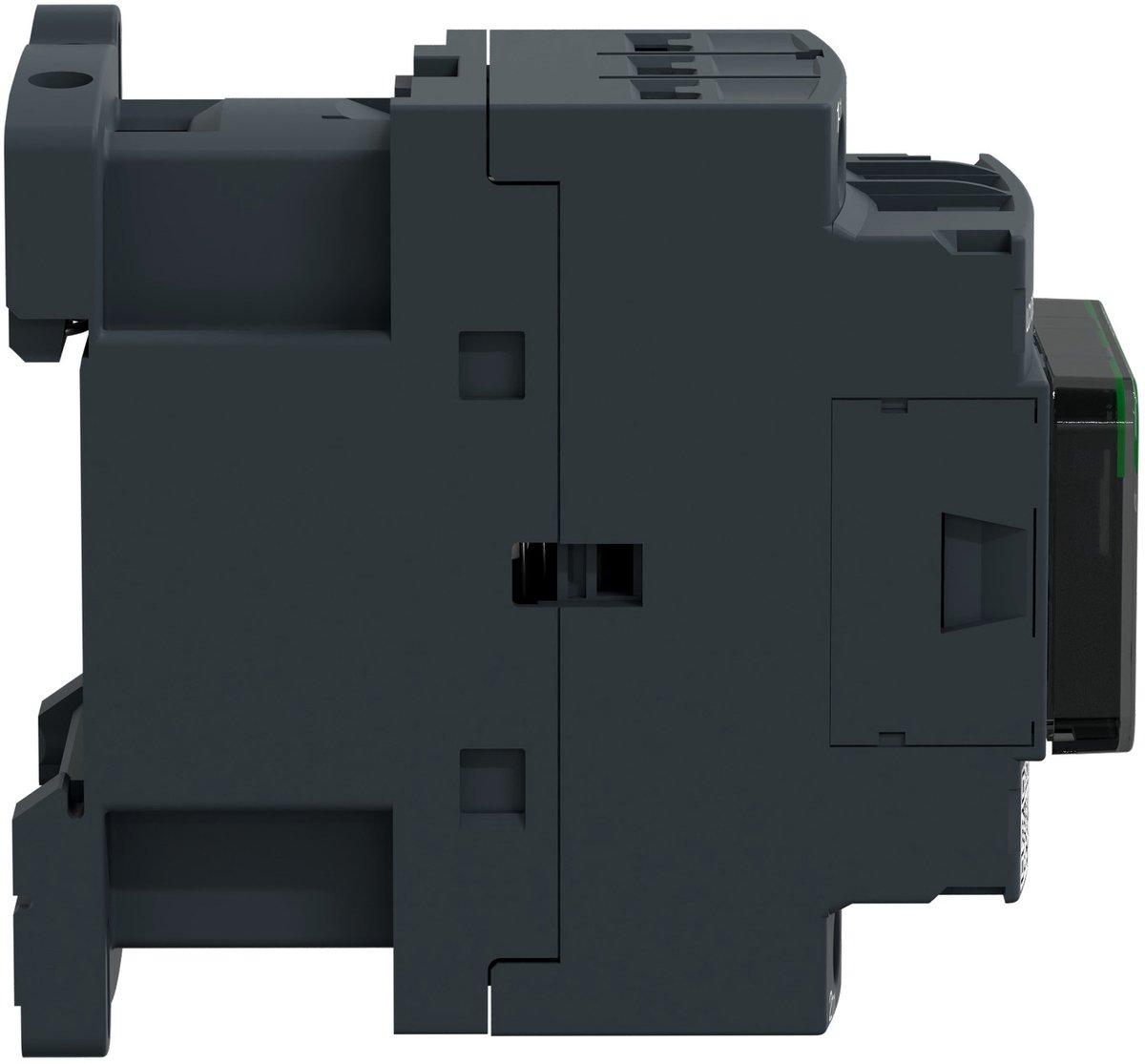

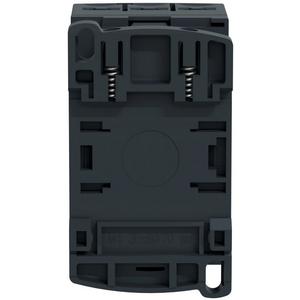

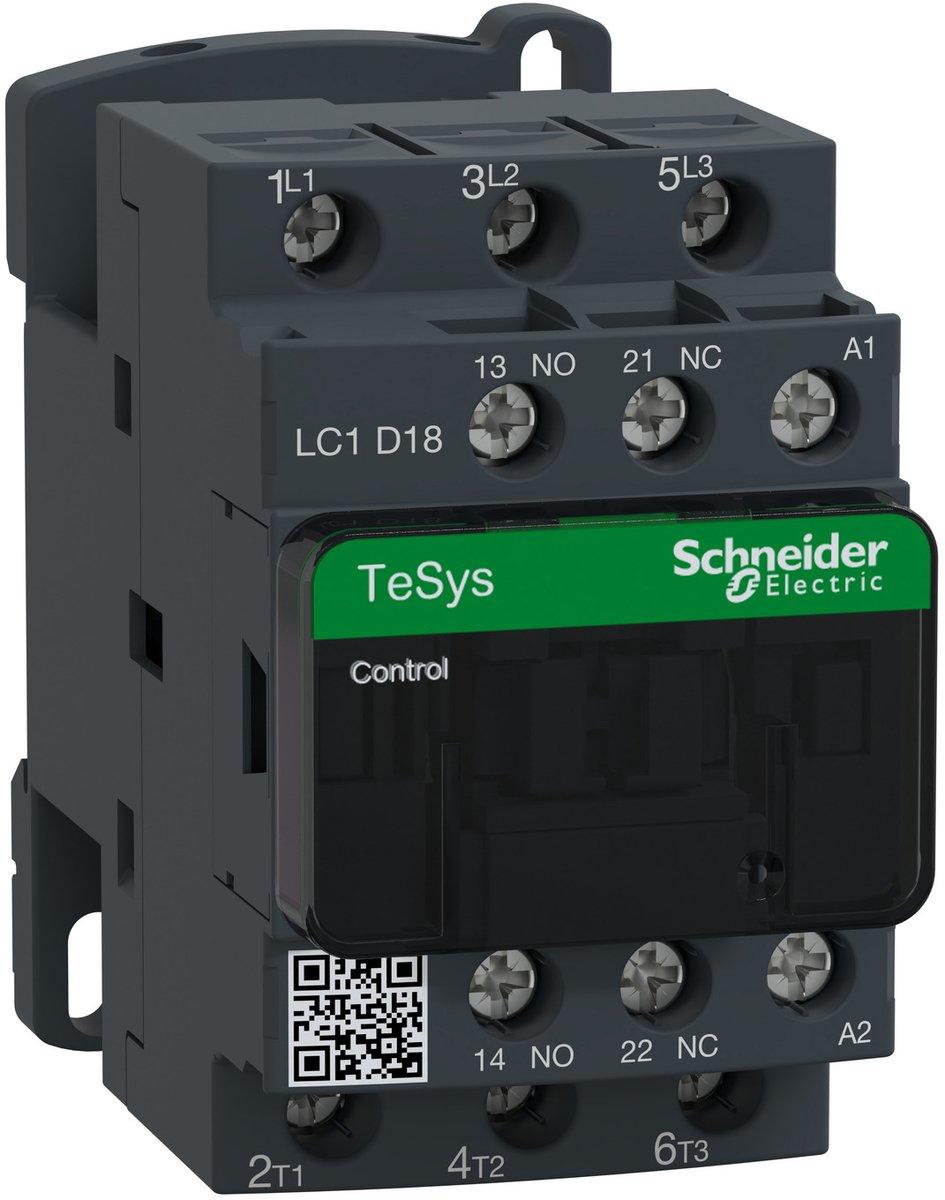

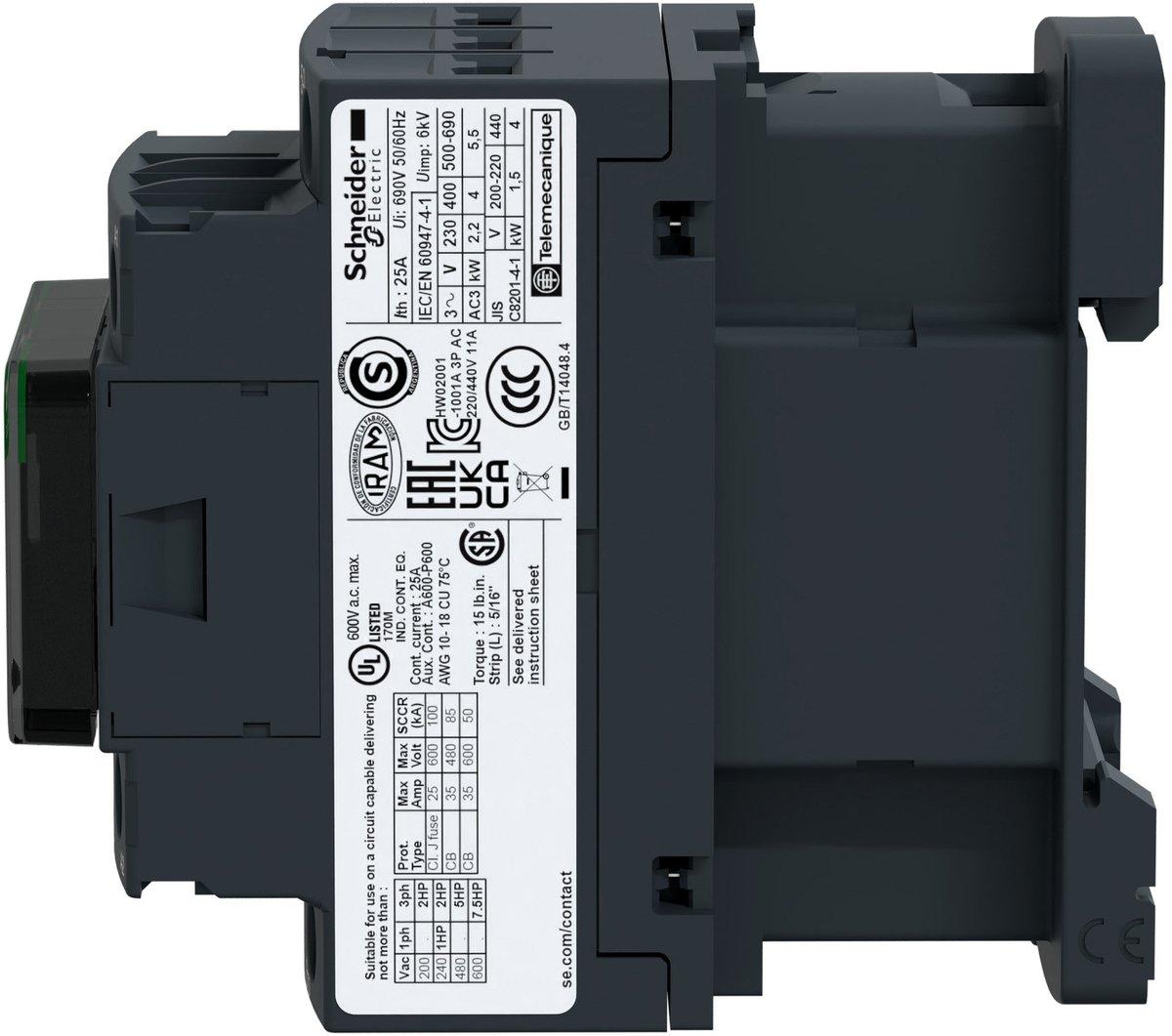

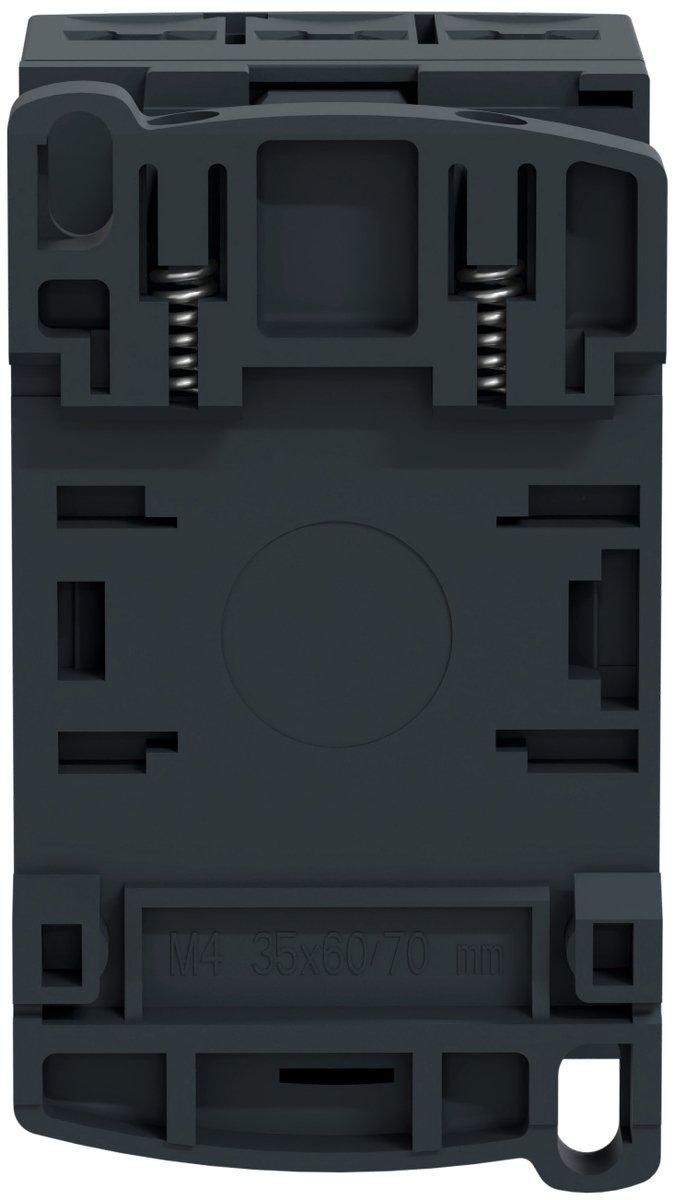

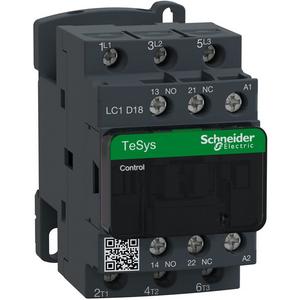

Leistungsschütz 3polig+1S+1Ö 7,5kW/400V/AC3 18A Spule 42V 50/60Hz
SCHÄCKE Art.Nr.:
3234215
Hersteller-Art.Nr.:
LC1D18D7
- Type:
- LC1D18D7
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Beschreibung
Beschreibung
Leistungsschütz, 3p+1S+1Ö, 7,5kW/400V/AC3, 18A, Spule 42V 50/60Hz. Produktbereich: TeSys D - Produkt oder Komponententyp: Schütz - Kurzbezeichnung des Geräts: LC1D - Anwendung des Schützes: Motorsteuerung, Widerstandslast - Nutzungskategorie: AC-1, AC-3 - Beschreibung der Pole: 3P - Zus. des Polkontakts: 3 NO - Betriebsbemessungsspannung Ue: 300 V DC für Hauptstromkreis, 690 V AC 25 - 400 Hz für Hauptstromkreis - Nennbetriebsstrom Ie: 18 A ( 60 °C) bei 440 V AC AC-3 für Hauptstromkreis, 32 A ( 60 °C) bei 440 V AC AC-1 für Hauptstromkreis - Motorleistung (kW): 10 kW bei 500 V AC 50/60 Hz, 10 kW bei 660 - 690 V AC 50/60 Hz, 4 kW bei 220 - 230 V AC 50/60 Hz, 7,5 kW bei 380 - 400 V AC 50/60 Hz, 9 kW bei 415 - 440 V AC 50/60 Hz - Motorleistung (HP): 1 hp bei 115 V AC 50/60 Hz für 1 Phase Motor, 10 hp bei 460/480 V AC 50/60 Hz für 3 Phasen Motor, 15 hp bei 575/600 V AC 50/60 Hz für 3 Phasen Motor, 3 hp bei 230/240 V AC 50/60 Hz für 1 Phase Motor, 5 hp bei 200/208 V AC 50/60 Hz für 3 Phasen Motor.

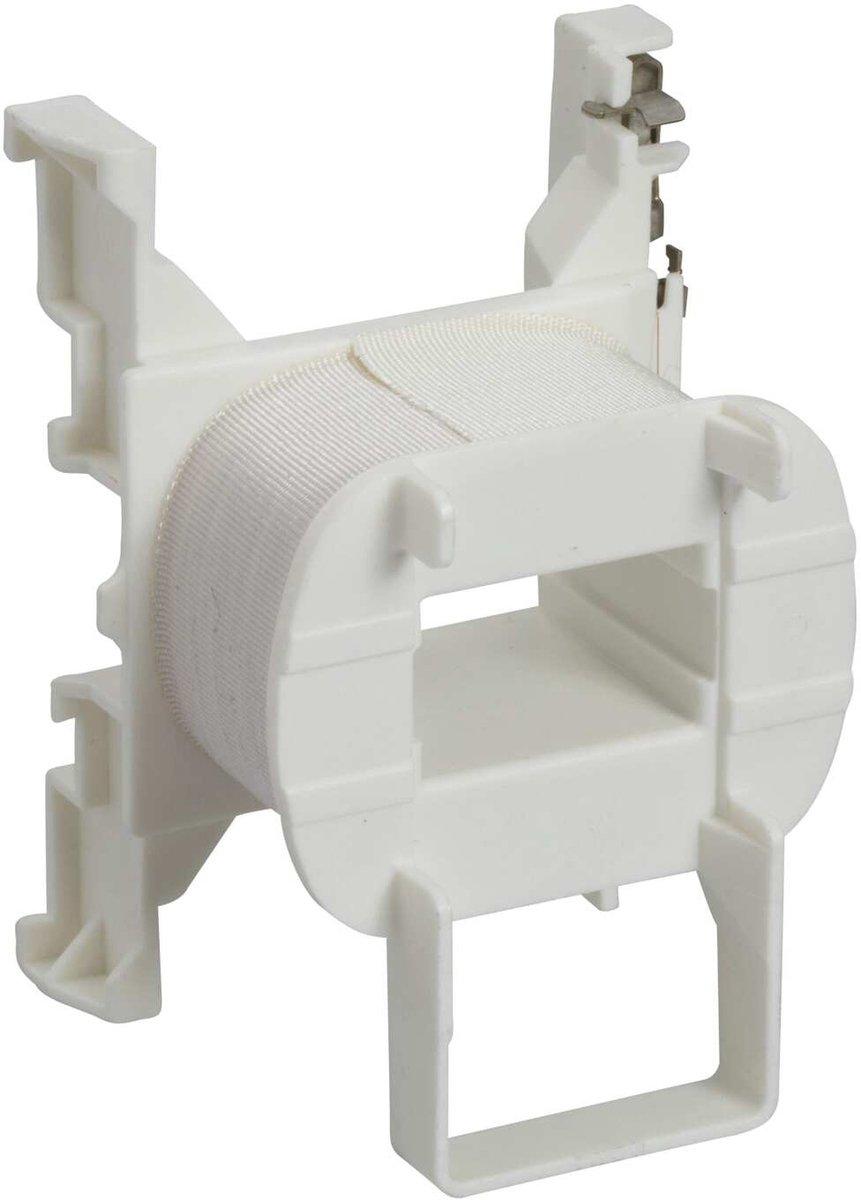

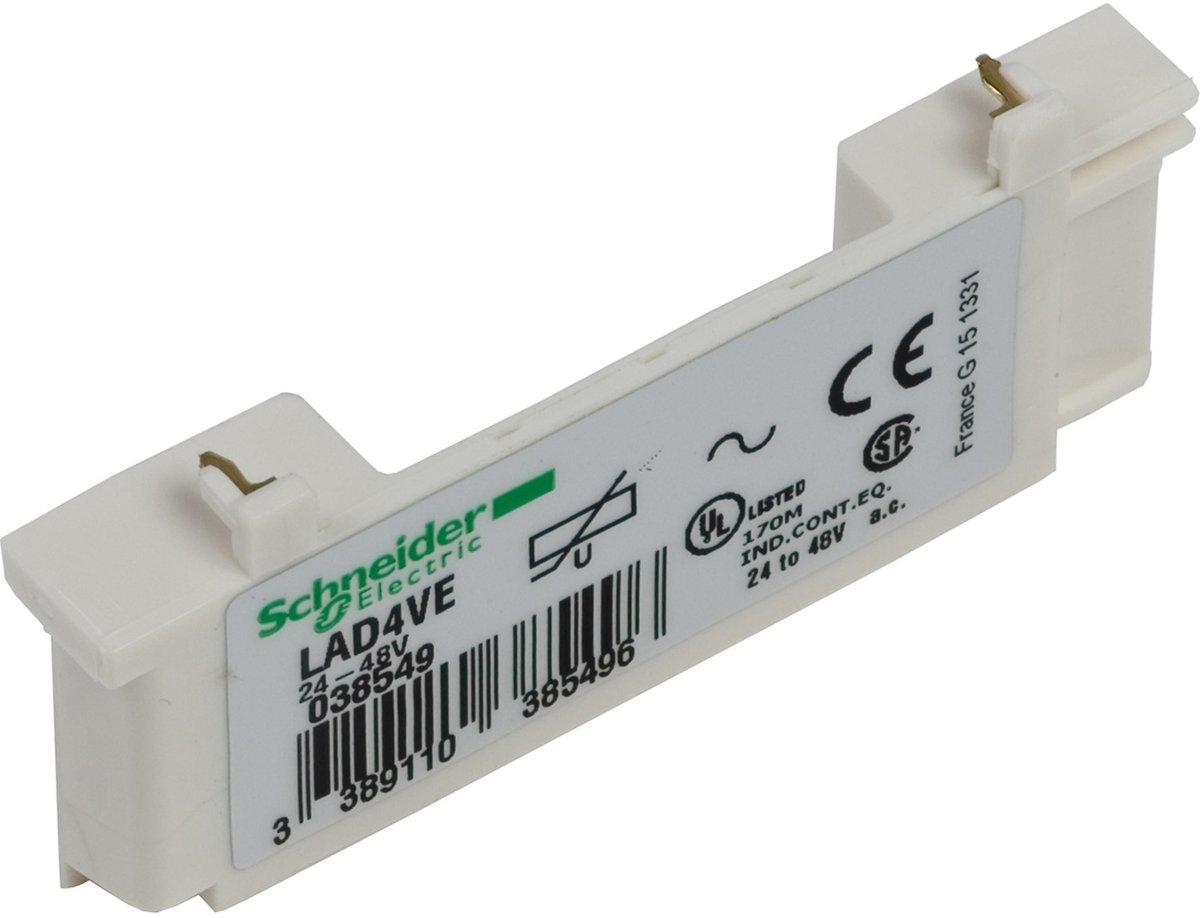

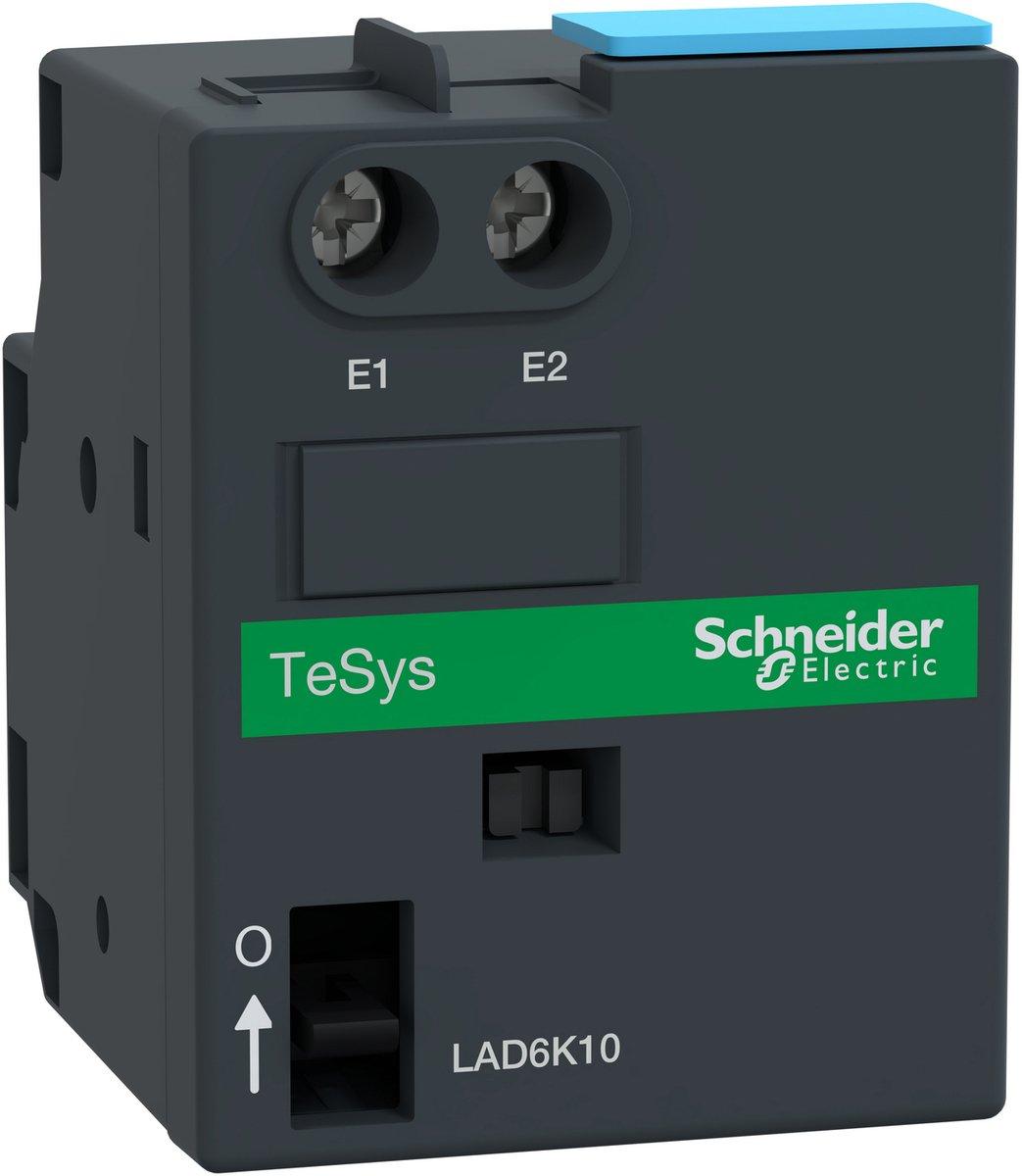

Zubehör
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Leistungsschütz zum Schalten von Wechselstrom |
|
| Type |
LC1D18D7
|
|---|---|
| Produktlinie(n) |
TeSys D
|
| Hersteller Artikelnummer |
LC1D18D7
|
| Hersteller EAN |
3389110349412
|
| Zolltarifnummer |
85364190
|
| Ursprungsland |
FR
|
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
18 A
|
| Bemessungsbetriebsstrom Ie bei AC-1, 400 V |
32 A
|
| Anzahl der Hilfskontakte als Öffner |
1
|
| Anzahl der Hilfskontakte als Schließer |
1
|
| Anzahl der Schließer als Hauptkontakte |
3
|
| Anzahl der Öffner als Hauptkontakte |
0
|
| Geeignet für Reiheneinbau |
nein
|
| Bemessungsbetriebsleistung bei AC-3, 400 V |
7,5 kW
|
|---|---|
| Bemessungssteuerspeisespannung AC 50 Hz |
42 V
|
| Bemessungssteuerspeisespannung AC 60 Hz |
42 V
|
| Anschlussart Hauptstromkreis |
Schraubanschluss
|
| Spannungsart zur Betätigung |
AC
|
| Bemessungsbetriebsstrom Ie bei AC-4, 400 V |
9 A
|
| Bemessungsbetriebsleistung Ie bei AC-4, 400 V |
4 kW
|
| Tiefe |
86 mm
|
| Breite |
45 mm
|
| Höhe |
77 mm
|
| Betriebsspannung AC 50 Hz |
440 V
|
| Betriebsspannung AC 60 Hz |
440 V
|
