Stern-Dreieck-Kombination AC3 5,5kW/400V AC110V 50/60Hz 3pol. S00
SCHÄCKE Art.Nr.:
6975267
Hersteller-Art.Nr.:
3RA2415-8XF31-1AF0
- Type:
- 3RA2415-8XF31-1AF0
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Datenblätter
Beschreibung
Beschreibung

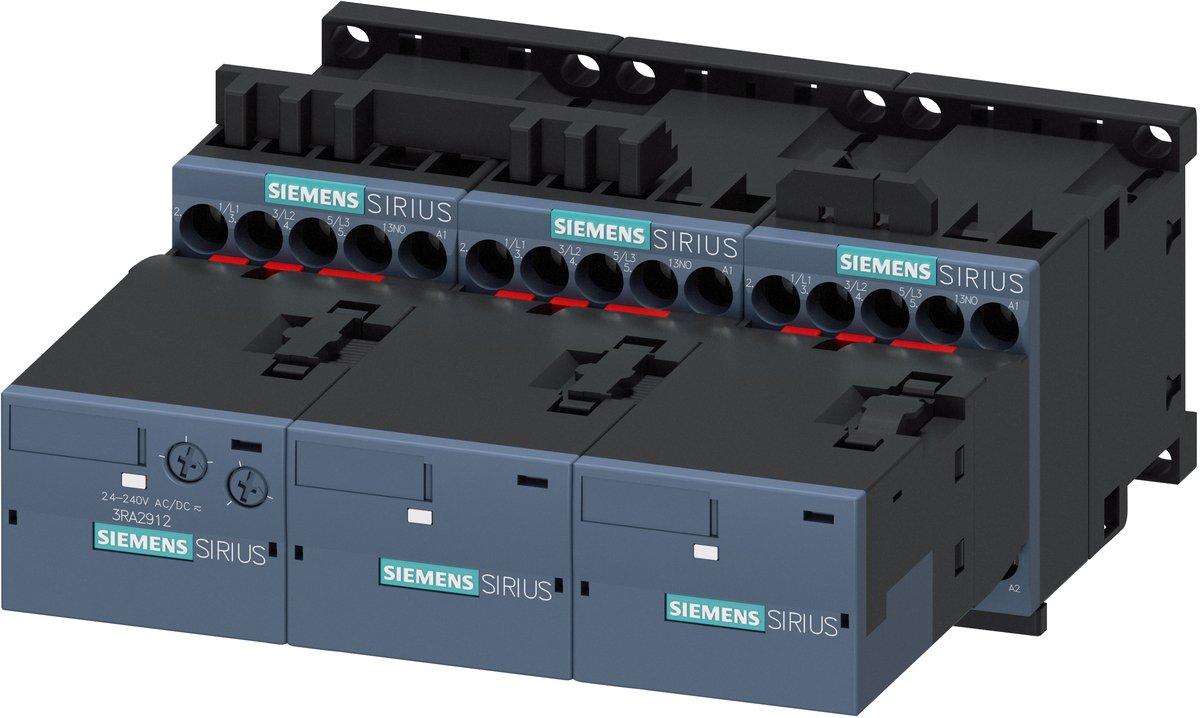

Die 3-polige Stern-Dreieck-Kombination der Baugröße S00 ist für den schonenden Anlauf von Drehstromasynchronmotoren mit einer Leistung von 5,5 kW bei 400 V (AC-3) konzipiert. Es handelt sich um eine werkseitig geprüfte und vormontierte Einheit aus drei Schützen, die bereits fertig verdrahtet ist und über eine elektrische sowie mechanische Verriegelung verfügt. Die Betätigung erfolgt mit einer Steuerspannung von 110 V AC bei 50 Hz oder 60 Hz. Ein integriertes Funktionsmodul mit Steuerlogik und Zeiteinstellung ersetzt die komplette Verdrahtung im Steuerstromkreis, was die Installation erheblich vereinfacht. Der Anschluss wird über Schraubklemmen realisiert und die Montage kann flexibel auf einer Hutschiene oder mittels Schraubbefestigung erfolgen. Die klimafeste Schützkombination ist IE3/IE4 ready und besitzt weltweite Zulassungen nach IEC und UL/CSA, was einen globalen Einsatz ermöglicht.
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Schützkombination |
|
| Hersteller Artikelnummer |
3RA2415-8XF31-1AF0
|
|---|---|
| Type |
3RA2415-8XF31-1AF0
|
| Hersteller EAN |
4011209838109
|
| Ursprungsland |
DE
|
| Zolltarifnummer |
85364900
|
| Anschlussart Hauptstromkreis |
Schraubanschluss
|
| Bemessungssteuerspeisespannung AC 50 Hz |
110 V
|
| Bemessungsbetriebsstrom Ie bei AC-3, 400 V |
12 A
|
| Bemessungssteuerspeisespannung AC 60 Hz |
110 V
|
| Anzahl der Schließer als Hauptkontakte |
3
|
| Schutzart (IP) |
IP20
|
|---|---|
| Bemessungsbetriebsleistung bei AC-3, 400 V |
5,5 kW
|
| Spannungsart zur Betätigung |
AC
|
| Funktion |
Stern-Dreieck-Schütz
|
| Anzahl der Öffner als Hauptkontakte |
0
|
| Ausführung elektrischer Anschluss für Hilfs- und Steuerstromkreis |
Schraubanschluss
|

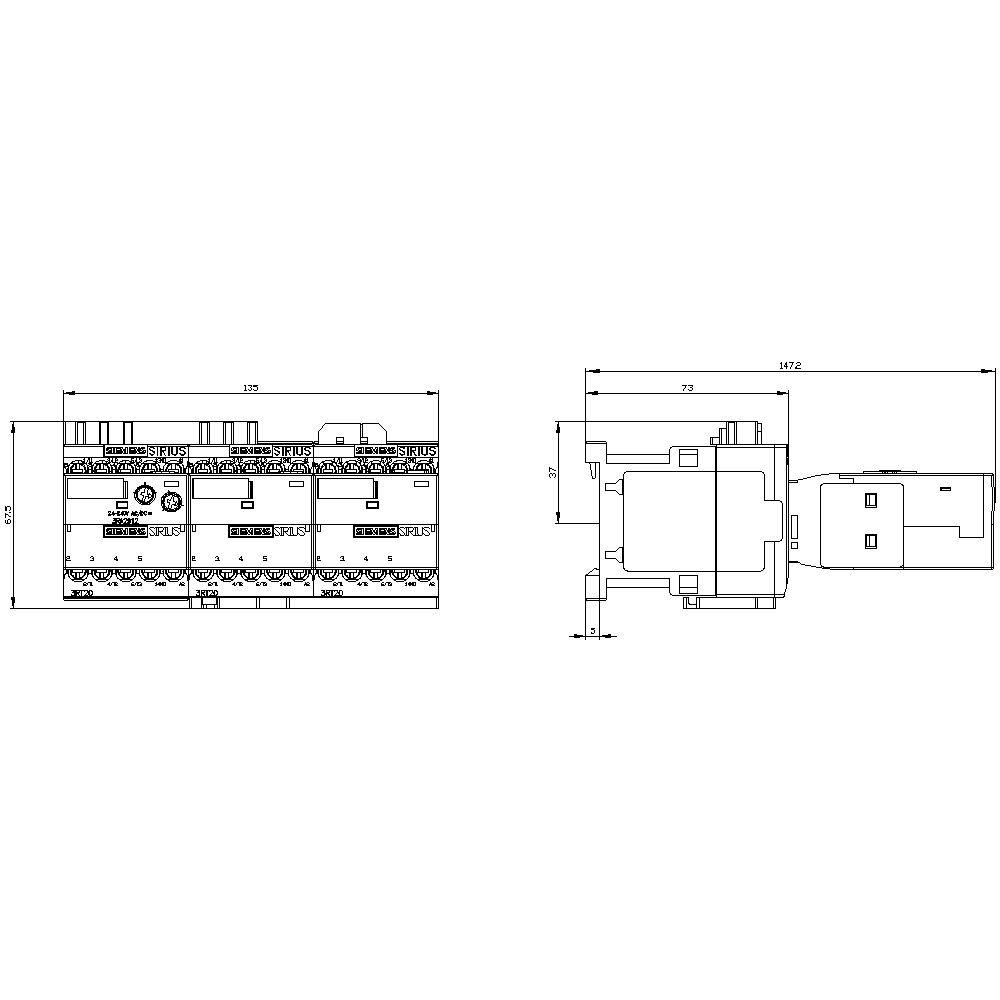

| Tiefe |
145 mm
|
| Höhe |
68 mm
|
| Breite |
135 mm
|
