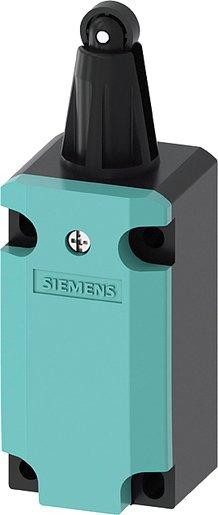

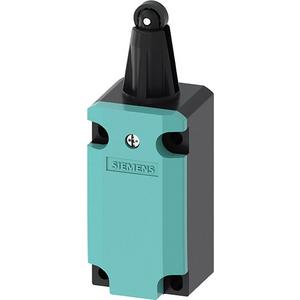

Positionsschalter Kunststoffgeh. 40mm EN50041, Geräteanschluss 1x (M20
SCHÄCKE Art.Nr.:
3910024
Hersteller-Art.Nr.:
3SE5132-0LD05
- Type:
- 3SE5132-0LD05
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Beschreibung
Beschreibung

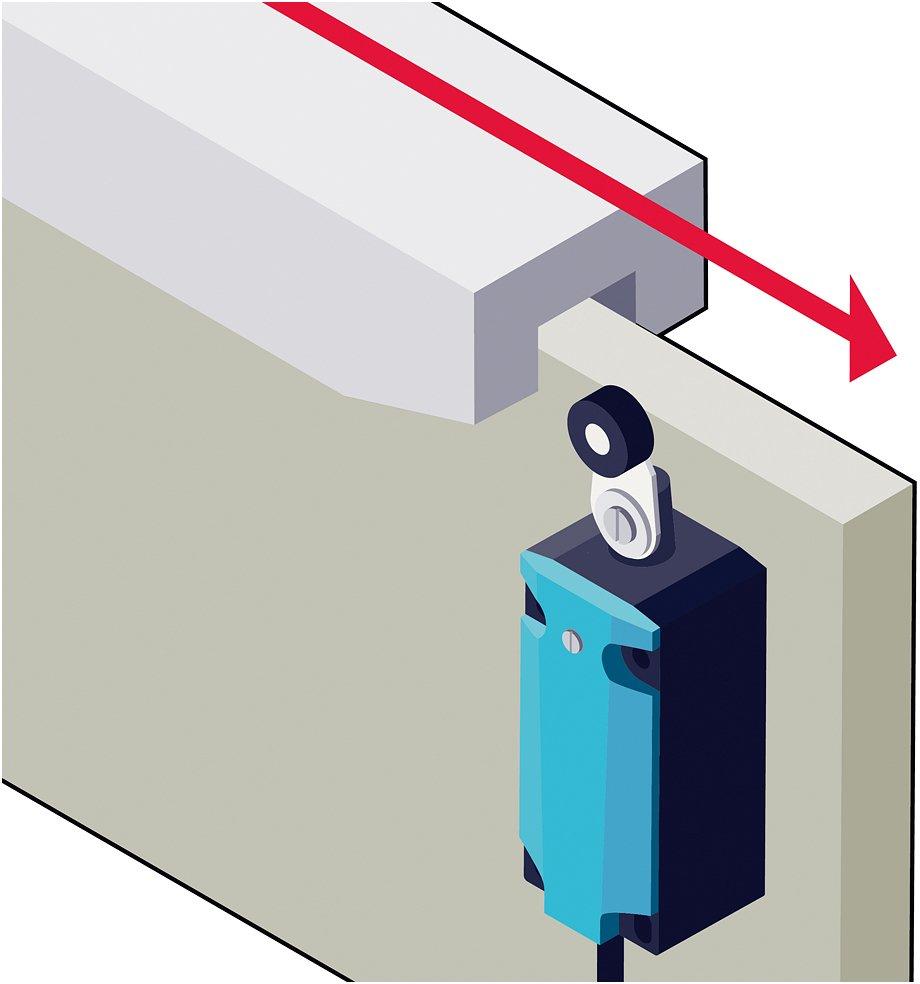

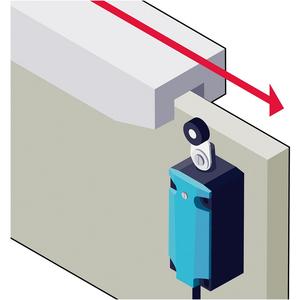

Der mechanische Positionsschalter dient zur präzisen Positions- und Lageerfassung von Maschinenteilen sowie zur Stellungsüberwachung von Schutzeinrichtungen. Das robuste Kunststoffgehäuse in Quaderbauform hat eine Breite von 40 mm und entspricht der Norm DIN EN 50041. Als Betätiger kommt ein Rollenstößel der Form C mit einer 13 mm Kunststoffrolle zum Einsatz. Im Inneren arbeitet ein Sprungschaltglied mit einem Schließer und zwei Öffnern. Der modulare Aufbau der Positionsschalter ermöglicht eine hohe Variantenvielfalt bei einer geringen Anzahl von Lagertypen. Die Installation wird durch die Schnellanschlusstechnik vereinfacht und beschleunigt, der elektrische Anschluss erfolgt über eine M20 x 1,5 Kabeleinführung. Das Gerät erfüllt die Normen EN 50047 sowie EN 50041, ist weltweit nach IEC und UL zugelassen und kann in entsprechenden Schalterkonfigurationen die höchsten Sicherheitsanforderungen nach PL e beziehungsweise SIL 3 erfüllen.
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Einzelpositionsschalter |
|
| Hersteller Artikelnummer |
3SE5132-0LD05
|
|---|---|
| Type |
3SE5132-0LD05
|
| Hersteller EAN |
4011209874480
|
| Ursprungsland |
DE
|
| Zolltarifnummer |
85359000
|
| Schaltfunktion |
Sprungschaltglied
|
| Zwangsöffnung |
ja
|
| Ausrichtung des Betätigungselements |
Rollenstößel gerade
|
| Höhe des Sensors |
37,3 mm
|
| Anzahl der Kontakte als Schließer |
1
|
| Anzahl der Kontakte als Öffner |
2
|
| Explosionsschutz-Kategorie für Gas |
ohne
|
| Bemessungsbetriebsstrom Ie bei DC-13, 125 V |
0,55 A
|
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V |
1,5 A
|
| Umgebungstemperatur während des Betriebs |
-25 bis 85 °C
|
| Ausführung des elektrischen Anschlusses |
Kabeleinführung metrisch
|
| Mit Statusanzeige |
nein
|
| Geeignet für Sicherheitsfunktionen |
ja
|
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation |
ohne
|
|---|---|
| Anzahl der sicherheitsgerichteten Hilfskontakte |
2
|
| Ausführung des Betätigungselements |
Rollenstößel
|
| Ausgang elektronisch |
nein
|
| Bemessungsbetriebsstrom Ie bei AC-15, 24 V |
6 A
|
| Ausführung der Schnittstelle |
ohne
|
| Werkstoff des Gehäuses |
Kunststoff
|
| Bemessungsbetriebsstrom Ie bei DC-13, 230 V |
0,27 A
|
| Länge des Sensors |
116,3 mm
|
| Gehäusebauform |
Quader
|
| Explosionsschutz-Kategorie für Staub |
ohne
|
| Breite des Sensors |
40 mm
|
| Anzahl der Kontakte als Wechsler |
1
|
| Schutzart (IP) |
IP66/IP67
|
| Bemessungsbetriebsstrom Ie bei AC-15, 125 V |
6 A
|
| Bemessungsbetriebsstrom Ie bei DC-13, 24 V |
3 A
|
| Schaltfunktion verrastend |
nein
|
