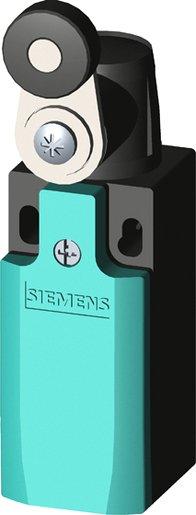

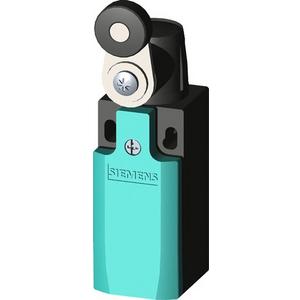

Positionsschalter Kunststoffgeh. EN50047 31mm Geräteanschluss 1x (
SCHÄCKE Art.Nr.:
3181413
Hersteller-Art.Nr.:
3SE5232-0LK21
- Type:
- 3SE5232-0LK21
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Beschreibung
Beschreibung

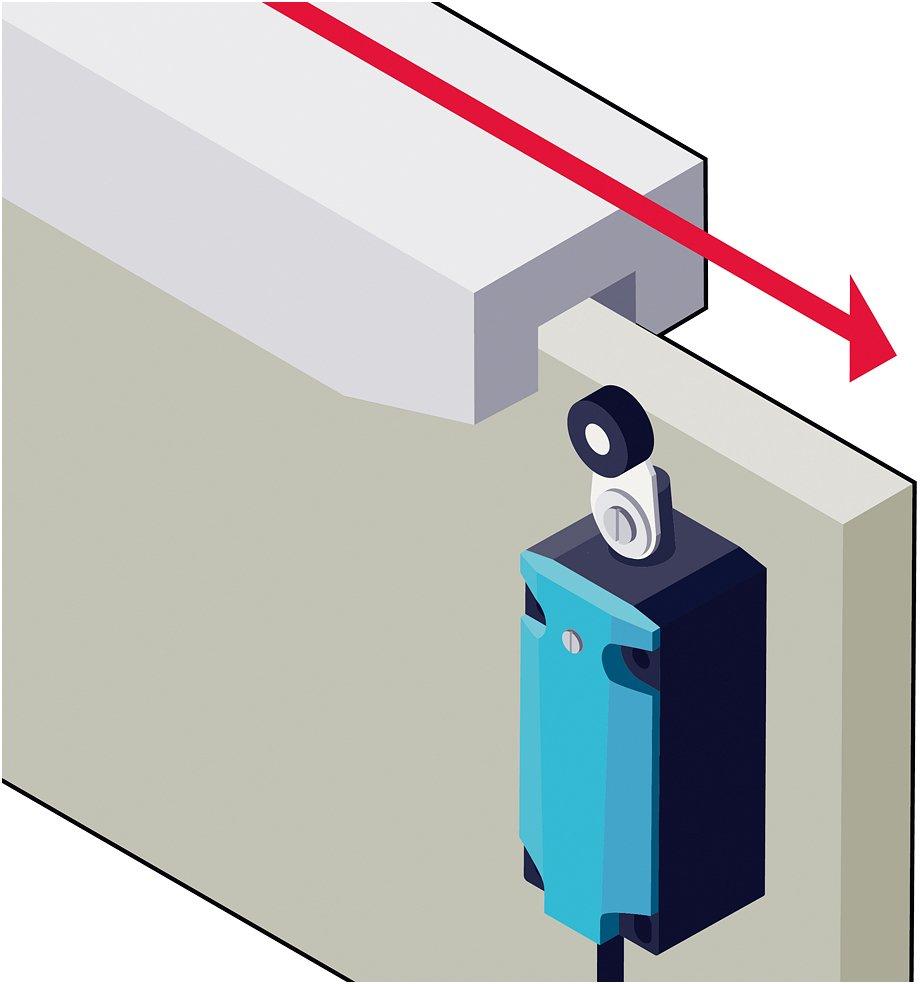

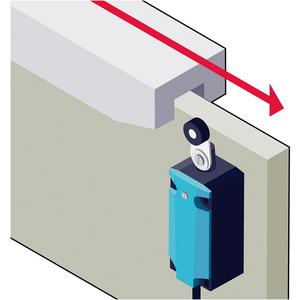

Der mechanische Positionsschalter dient zur Positions- und Lageerfassung von Maschinenteilen sowie zur Stellungsüberwachung von Schutzeinrichtungen. Das Gerät verfügt über ein 31 mm breites Kunststoffgehäuse in Quaderbauform nach DIN EN 50047. Die Betätigung erfolgt über einen 21 mm langen Schwenkhebel mit einer 19 mm Kunststoffrolle, der sowohl rechts als auch links einstellbar ist. Er ist mit einem Schließer und zwei Öffnern als Sprungschaltglied ausgestattet. Der Geräteanschluss erfolgt über eine M20 x 1,5 Verschraubung. Dank des modularen Aufbaus ist eine Vielzahl von Varianten möglich, was die Lagerhaltung vereinfacht. Die Schnellanschlusstechnik reduziert die Anschlusszeiten erheblich. Die Schaltpunkte und die Befestigung entsprechen den Normen EN 50047 und EN 50041. Der Positionsschalter besitzt weltweite Zulassungen wie IEC und UL und kann bei entsprechender Konfiguration höchste Sicherheitsanforderungen nach PL e oder SIL 3 erfüllen.
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Einzelpositionsschalter |
|
| Hersteller Artikelnummer |
3SE5232-0LK21
|
|---|---|
| Type |
3SE5232-0LK21
|
| Ursprungsland |
DE
|
| Hersteller EAN |
4011209694620
|
| Zolltarifnummer |
85365080
|
| Schaltfunktion |
Sprungschaltglied
|
| Bemessungsbetriebsstrom Ie bei AC-15, 230 V |
1,5 A
|
| Bemessungsbetriebsstrom Ie bei DC-13, 230 V |
0,27 A
|
| Beschichtung Gehäuse |
sonstige
|
| Explosionsschutz-Kategorie für Staub |
ohne
|
| Explosionsschutz-Kategorie für Gas |
ohne
|
| Ausführung des elektrischen Anschlusses |
Kabeleinführung metrisch
|
| Ausführung der Schnittstelle für sicherheitsgerichtete Kommunikation |
ohne
|
| Mit Statusanzeige |
nein
|
| Werkstoff des Gehäuses |
Kunststoff
|
| Geeignet für Sicherheitsfunktionen |
ja
|
| Schutzart (IP) |
IP65
|
| Ausgang elektronisch |
nein
|
| Ausführung der Schnittstelle |
ohne
|
|---|---|
| Ausführung des Betätigungselements |
Schwenkhebel
|
| Anzahl der sicherheitsgerichteten Hilfskontakte |
2
|
| Zwangsöffnung |
ja
|
| Gehäusebauform |
Quader
|
| Gehäuse gemäß Norm |
ja
|
| Bemessungsbetriebsstrom Ie bei AC-15, 125 V |
6 A
|
| Bemessungsbetriebsstrom Ie bei AC-15, 24 V |
6 A
|
| Bemessungsbetriebsstrom Ie bei DC-13, 125 V |
0,55 A
|
| Bemessungsbetriebsstrom Ie bei DC-13, 24 V |
3 A
|

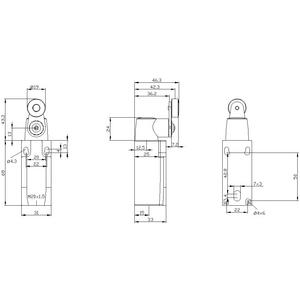

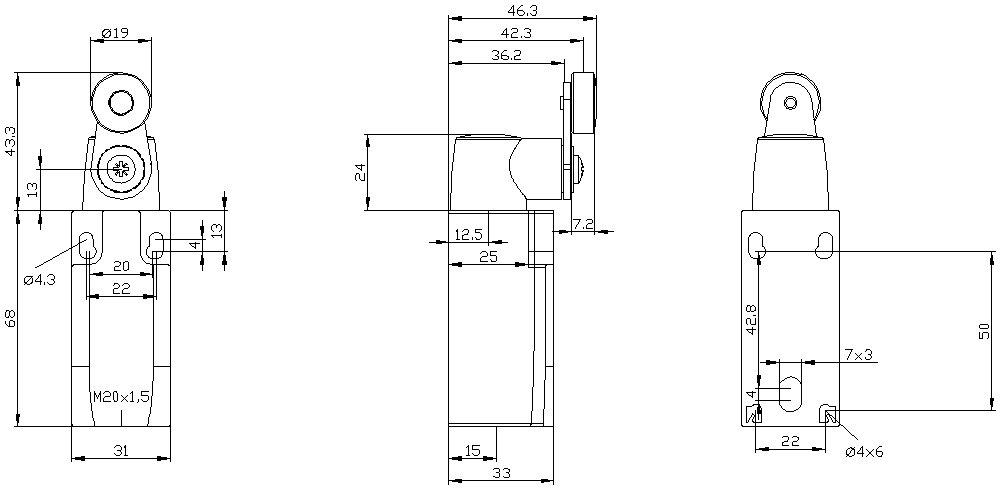

| Breite des Sensors |
31 mm
|
| Höhe des Sensors |
46,3 mm
|
| Länge des Sensors |
111,3 mm
|
| Umgebungstemperatur während des Betriebs |
-25 bis 85 °C
|
| Anzahl der Kontakte als Öffner |
2
|
| Anzahl der Kontakte als Schließer |
1
|
| Anzahl der Kontakte als Wechsler |
1
|
| Ausrichtung des Betätigungselements |
Rollenstößel gerade
|
