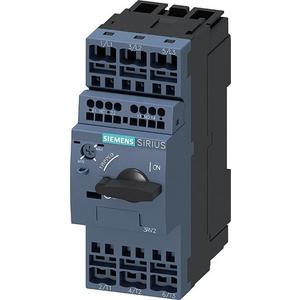

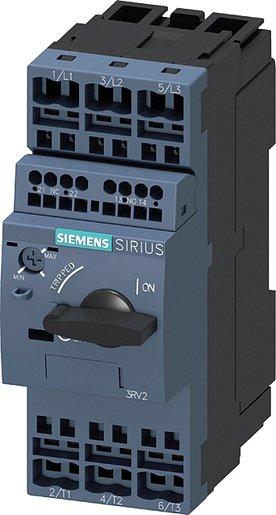

Leistungschalter für den Motorschutz 16A - 22A S0 Federzuganschluß
SCHÄCKE Art.Nr.:
3836053
Hersteller-Art.Nr.:
3RV2021-4CA25
- Type:
- 3RV2021-4CA25
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Beschreibung
Beschreibung
Der 3-polige Leistungsschalter der Baugröße S0 aus der SIRIUS 3RV2 Baureihe dient dem Motorschutz gemäß CLASS 10. Er schützt Verbraucher und Anlagen zuverlässig vor Überlast und Kurzschluss und gewährleistet eine sichere Trennung vom Netz. Mit einem einstellbaren A-Auslöser von 17 A bis 22 A und einem N-Auslöser von 286 A ist er vielseitig einsetzbar. Der Bemessungsdauerstrom beträgt 22 A und die Bemessungsbetriebsleistung liegt bei 11 kW bei 400 V AC-3. Die kompakten und klimafesten Leistungsschalter sind durch ihre geringe Abwärme für den Einsatz in Verbraucherabzweigen optimiert und eignen sich auch für IE3/IE4-Motoren. Der Anschluss erfolgt über schnelle, wartungsfreie und rüttelsichere Federzugklemmen. Ein querliegender Hilfsschalter mit einem Schließer und einem Öffner ist bereits integriert. Weltweite Zulassungen nach IEC und UL/CSA sowie die Eignung für den Einsatz in explosionsgefährdeten Applikationen (ATEX) sind vorhanden. Dieses Modell löst die bewährte Baureihe 3RV1 ab.
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Leistungsschalter für Motorschutz |
|
| Hersteller Artikelnummer |
3RV2021-4CA25
|
|---|---|
| Type |
3RV2021-4CA25
|
| Hersteller EAN |
4011209841291
|
| Ursprungsland |
DE
|
| Zolltarifnummer |
85362090
|

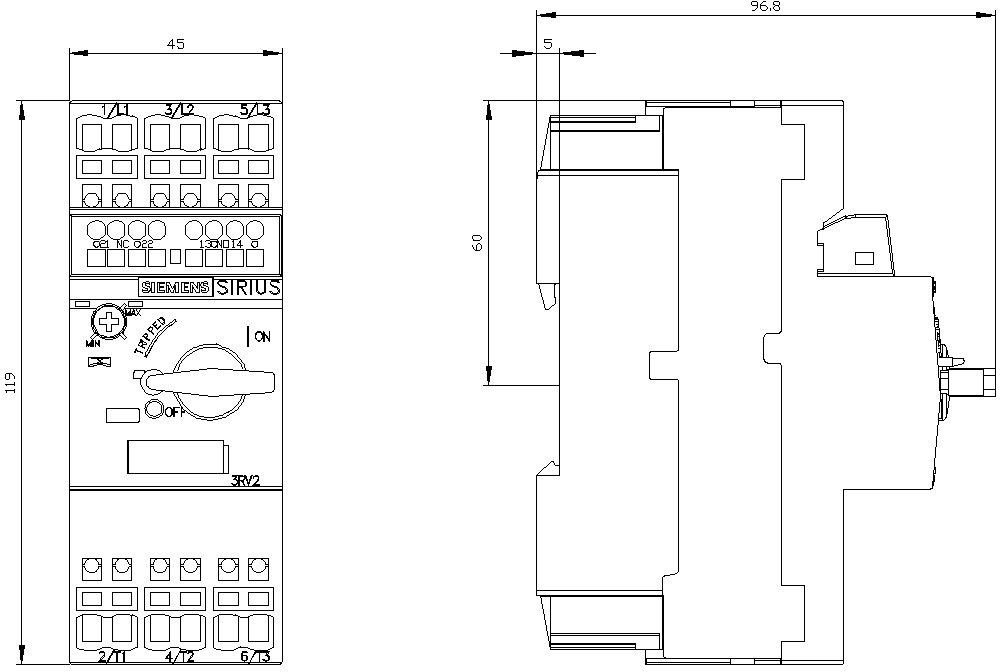

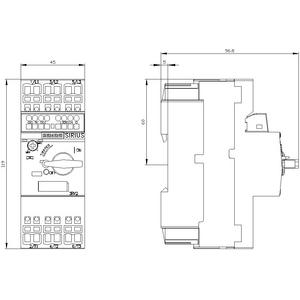

| Breite |
45 mm
|
| Bemessungsbetriebsleistung bei AC-3, 230 V |
5,5 kW
|
| Überlastauslöser Stromeinstellung |
16 bis 22 A
|
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC |
55 Kilo-Ampere
|
| Anschlussart Hauptstromkreis |
Federzuganschluss
|
| Schutzart (IP) |
IP20
|
| Höhe |
119 mm
|
| Phasenausfallempfindlich |
ja
|
| Bemessungsdauerstrom Iu |
22 A
|
|---|---|
| Mit integriertem Hilfsschalter |
ja
|
| Bemessungsbetriebsleistung bei AC-3, 400 V |
11 kW
|
| Bemessungsbetriebsspannung |
690 V
|
| Ausführung des Betätigungselements |
Drehknopf
|
| Mit integriertem Unterspannungsauslöser |
nein
|
| Einstellbereich des unverzögerten Kurzschlussauslösers |
286 A
|
| Polzahl |
3
|
| Gerätebauart |
Einbaugerät Festeinbautechnik
|
| Tiefe |
97 mm
|
| Auslösetechnik |
magnetisch
|
| Mit thermischem Überlastschutz |
ja
|
