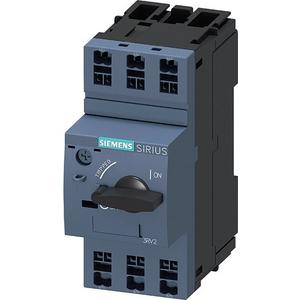

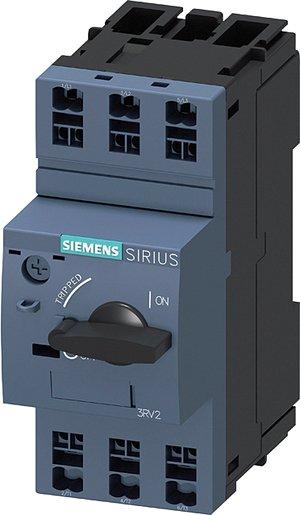

Leistungsschalter S00 Motorschutz Class 10 A-ausl. 11-16A N-ausl. 208A
SCHÄCKE Art.Nr.:
3906051
Hersteller-Art.Nr.:
3RV2011-4AA20
- Type:
- 3RV2011-4AA20
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Beschreibung
Beschreibung
Der Leistungsschalter der Baugröße S00 ist für den Motorschutz konzipiert und schaltet bei Kurzschluss sicher ab, um Verbraucher und Anlagen vor Überlast zu schützen. Zusätzlich dient er zur sicheren Trennung der Anlage vom Netz. Das 3-polige Gerät der CLASS 10 verfügt über einen einstellbaren Überlastauslöser im Bereich von 11 A bis 16 A und einen Kurzschlussauslöser bei 208 A. Der Bemessungsdauerstrom beträgt 16 A, die Bemessungsbetriebsleistung bei 400 V AC-3 liegt bei 7.5 kW. Durch ihre geringe Abwärme sind die kompakten und klimafesten Leistungsschalter für den Einsatz in Verbraucherabzweigen optimiert und eignen sich auch für IE3/IE4-Motoren. Der Anschluss erfolgt über schnelle, wartungsfreie und rüttelsichere Federzugklemmen. Weltweite Zulassungen nach IEC und UL/CSA sowie die Eignung für den Einsatz in explosionsgefährdeten Applikationen (ATEX/IEC Ex) sind vorhanden. Ein umfassendes Zubehör, wie Hilfsschalter oder Meldeschalter, ist einheitlich für alle Baugrößen erhältlich.
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Leistungsschalter für Motorschutz |
|
| Hersteller Artikelnummer |
3RV2011-4AA20
|
|---|---|
| Type |
3RV2011-4AA20
|
| Ursprungsland |
DE
|
| Hersteller EAN |
4011209724402
|
| Zolltarifnummer |
85359000
|
| Gerätebauart |
Einbaugerät Festeinbautechnik
|
| Polzahl |
3
|
| Ausführung des Betätigungselements |
Drehknopf
|
| Bemessungsbetriebsleistung bei AC-3, 230 V |
4 kW
|
| Bemessungsbetriebsspannung |
690 V
|
| Bemessungsdauerstrom Iu |
16 A
|
| Phasenausfallempfindlich |
ja
|

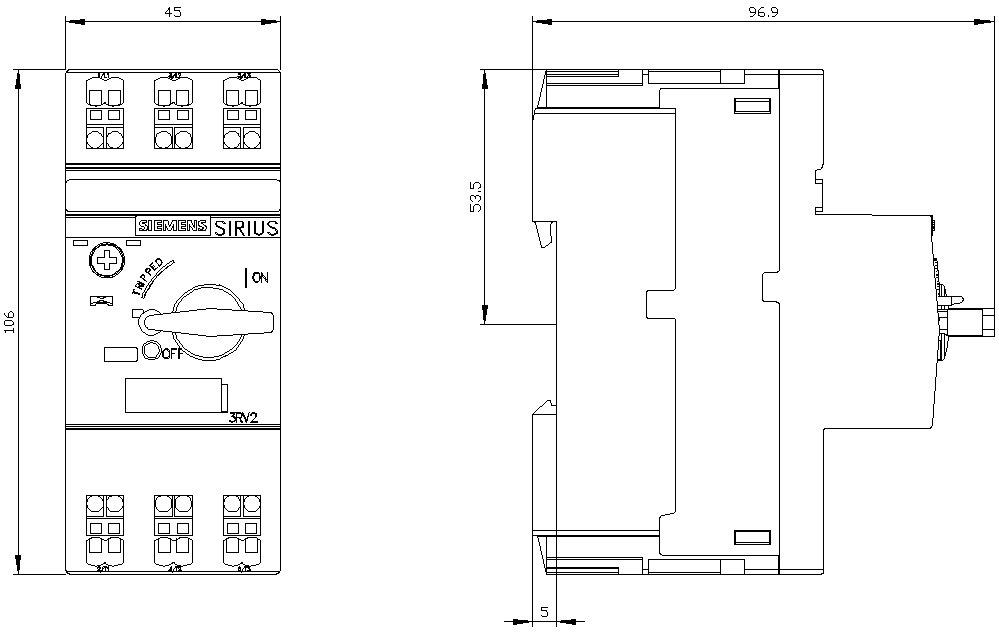

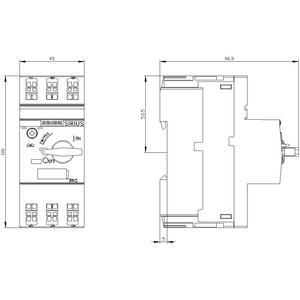

| Höhe |
106 mm
|
| Mit integriertem Unterspannungsauslöser |
nein
|
|---|---|
| Auslösetechnik |
magnetisch
|
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC |
55 Kilo-Ampere
|
| Breite |
45 mm
|
| Tiefe |
97 mm
|
| Mit integriertem Hilfsschalter |
nein
|
| Einstellbereich des unverzögerten Kurzschlussauslösers |
208 A
|
| Bemessungsbetriebsleistung bei AC-3, 400 V |
7,5 kW
|
| Schutzart (IP) |
IP20
|
| Anschlussart Hauptstromkreis |
Federzuganschluss
|
| Überlastauslöser Stromeinstellung |
10 bis 16 A
|
| Mit thermischem Überlastschutz |
ja
|
