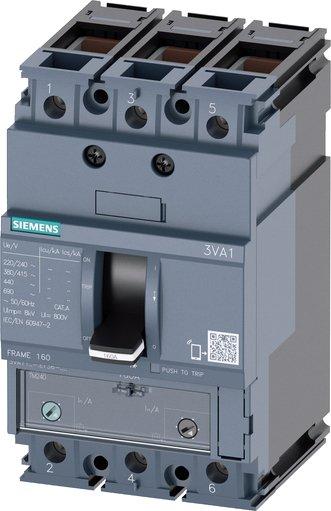

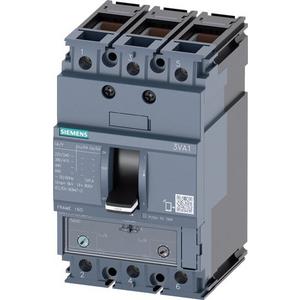

Leistungsschalter 3VA1 IEC 160 Frame 3p In= 125 A Icu= 25 kA - Anlagenschutz
SCHÄCKE Art.Nr.:
3985296
Hersteller-Art.Nr.:
3VA1112-3EF36-0AA0
- Type:
- 3VA1112-3EF36-0AA0
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Beschreibung
Beschreibung

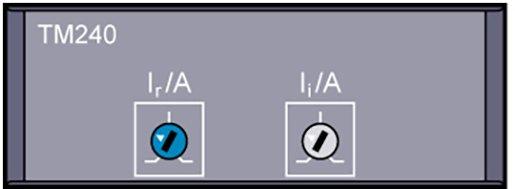

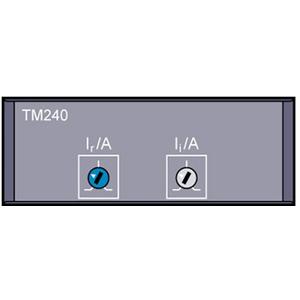

Der Kompaktleistungsschalter der Serie 3VA1 dient dem effektiven Anlagenschutz durch zuverlässiges Abschalten im Überlast- und Kurzschlussfall. Dieses 3-polige Gerät der Baugröße 160 gehört zur Schaltvermögensklasse N und besitzt ein Bemessungsschaltvermögen von 25 kA bei 415 V. Der thermisch-magnetische Überstromauslöser TM240 ermöglicht einen einstellbaren Überlastschutz im Bereich von 88 A bis 125 A sowie einen einstellbaren Kurzschlussschutz vom 5- bis 10-fachen des Nennstroms von 125 A. Der Anschluss erfolgt über Klemmen. Die Kompaktleistungsschalter dieser Baureihe zeichnen sich durch ihre Flexibilität und modulare Vielfalt bei geringem Platzbedarf aus. Für verschiedene Installationsanforderungen sind die Geräte für den Festeinbau sowie in Steck- oder Einschubtechnik verfügbar. Ein durchgängiges und einfach zu montierendes Zubehörprogramm mit vielfältigen Funktionen ist für alle Baugrößen der 3VA-Reihe einheitlich erhältlich.
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
|
| Hersteller Artikelnummer |
3VA1112-3EF36-0AA0
|
|---|---|
| Hersteller EAN |
4042948820643
|
| Type |
3VA1112-3EF36-0AA0
|
| Ursprungsland |
CZ
|
| Zolltarifnummer |
85362090
|
| Komplettgerät mit Schutzeinheit |
ja
|
| Gerätebauart |
Einbaugerät Festeinbautechnik
|
| Anzahl der Hilfskontakte als Öffner |
0
|
| Schutzart (IP) |
IP40
|
| Motorantrieb integriert |
nein
|
| Anzahl der Hilfskontakte als Wechsler |
0
|
| Hutschienenmontage optional |
ja
|
| Überlastauslöser Stromeinstellung |
88 bis 125 A
|
| Bemessungsspannung |
690 V
|
|---|---|
| Ausführung des Betätigungselements |
Kipphebel
|
| Polzahl |
3
|
| Integrierter Erdschlussschutz |
nein
|
| Motorantrieb optional |
ja
|
| Position des Anschlusses für Hauptstromkreis |
vorne
|
| Einstellbereich des unverzögerten Kurzschlussauslösers |
625 bis 1250 A
|
| Geeignet für Hutschienenmontage |
ja
|
| Bemessungsdauerstrom Iu |
125 A
|
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz |
25 Kilo-Ampere
|
| Anzahl der Hilfskontakte als Schließer |
0
|
| Anschlussart Hauptstromkreis |
Rahmenklemme
|
