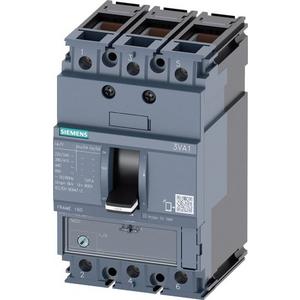

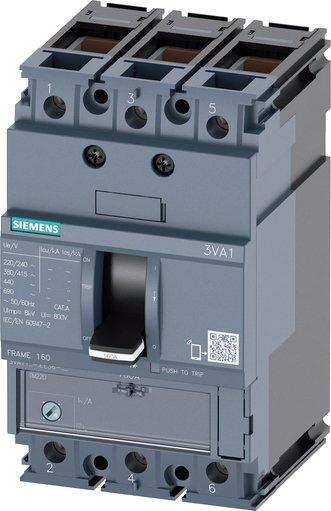

Leistungsschalter 3VA1 IEC 160 Frame 3p In= 80 A Icu= 25 kA - Anlagenschutz
SCHÄCKE Art.Nr.:
3985636
Hersteller-Art.Nr.:
3VA1180-3EE36-0AA0
- Type:
- 3VA1180-3EE36-0AA0
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Beschreibung
Beschreibung

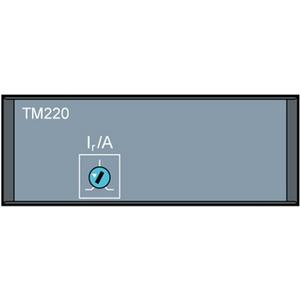

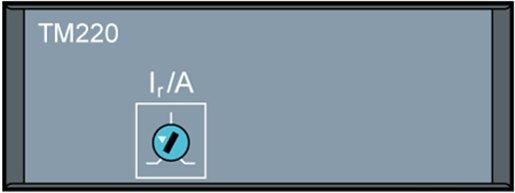

Der Kompaktleistungsschalter der Baureihe 3VA1 dient dem effektiven Anlagenschutz durch sicheres Abschalten bei Überlast und Kurzschluss. Dieser 3-polige Schalter der Baugröße 160 gehört zur Schaltvermögensklasse N und bietet ein Bemessungsschaltvermögen von 25 kA bei 415 V. Er ist mit einem thermomagnetischen Auslöser vom Typ TM220 (ATFM) ausgestattet. Der Bemessungsstrom beträgt 80 A, wobei der Überlastschutz in einem Bereich von 56 A bis 80 A einstellbar ist. Der Kurzschlussschutz ist auf den 10-fachen Nennstrom festgelegt. Die Geräte zeichnen sich durch hohe Flexibilität und eine modulare Vielfalt bei geringem Platzbedarf aus. Für die Installation stehen Optionen wie Festeinbau sowie Steck- und Einschubtechnik zur Verfügung. Der Anschluss erfolgt über einen Klemmenanschluss. Ein durchgängiges und einfach zu montierendes Zubehörsortiment ist für alle Baugrößen und Baureihen dieser Kompaktleistungsschalter verfügbar.
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
|
| Hersteller Artikelnummer |
3VA1180-3EE36-0AA0
|
|---|---|
| Hersteller EAN |
4042948821732
|
| Type |
3VA1180-3EE36-0AA0
|
| Ursprungsland |
CZ
|
| Zolltarifnummer |
85362090
|
| Schutzart (IP) |
IP40
|
| Integrierter Erdschlussschutz |
nein
|
| Anzahl der Hilfskontakte als Wechsler |
0
|
| Gerätebauart |
Einbaugerät Festeinbautechnik
|
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz |
25 Kilo-Ampere
|
| Bemessungsspannung |
690 V
|
| Anzahl der Hilfskontakte als Öffner |
0
|
| Geeignet für Hutschienenmontage |
ja
|
| Motorantrieb optional |
ja
|
|---|---|
| Komplettgerät mit Schutzeinheit |
ja
|
| Position des Anschlusses für Hauptstromkreis |
vorne
|
| Hutschienenmontage optional |
ja
|
| Einstellbereich des unverzögerten Kurzschlussauslösers |
800 A
|
| Polzahl |
3
|
| Ausführung des Betätigungselements |
Kipphebel
|
| Motorantrieb integriert |
nein
|
| Anschlussart Hauptstromkreis |
Rahmenklemme
|
| Bemessungsdauerstrom Iu |
80 A
|
| Überlastauslöser Stromeinstellung |
56 bis 80 A
|
| Anzahl der Hilfskontakte als Schließer |
0
|
