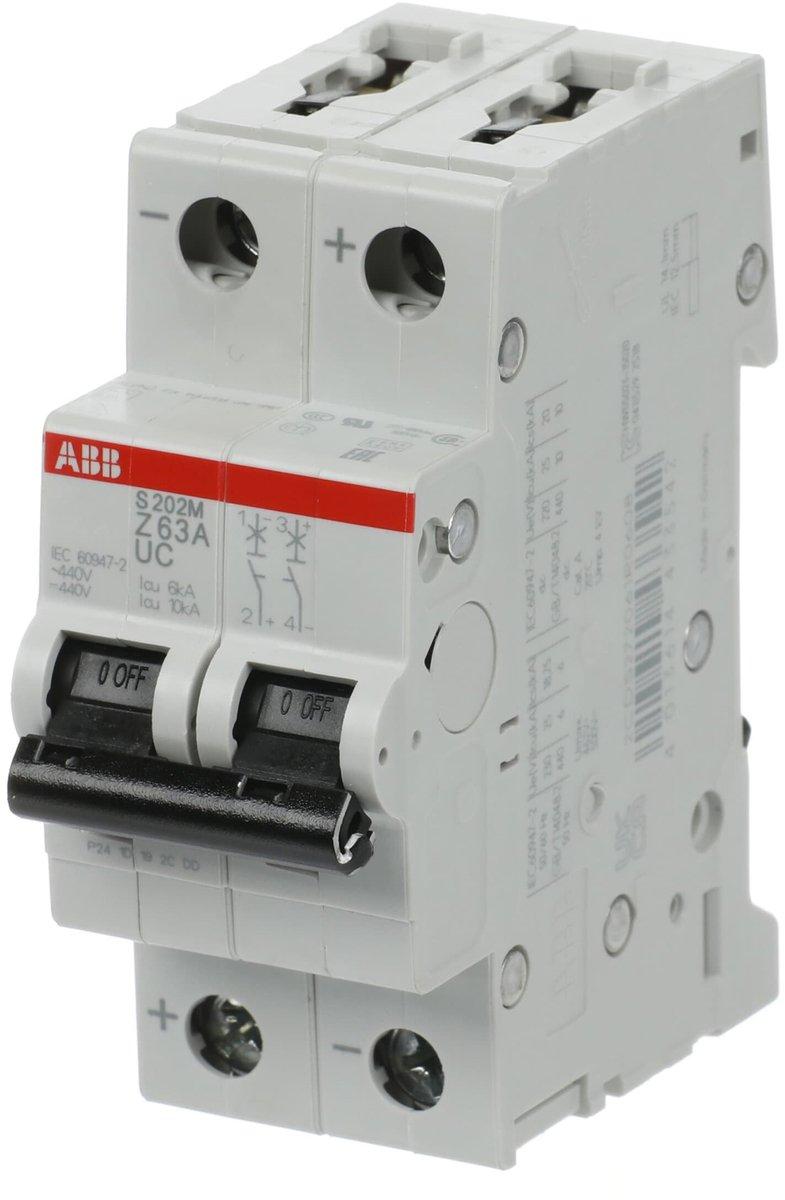

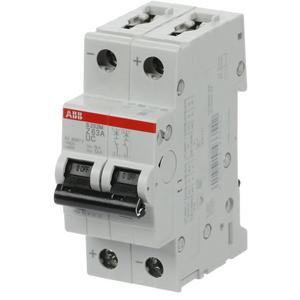

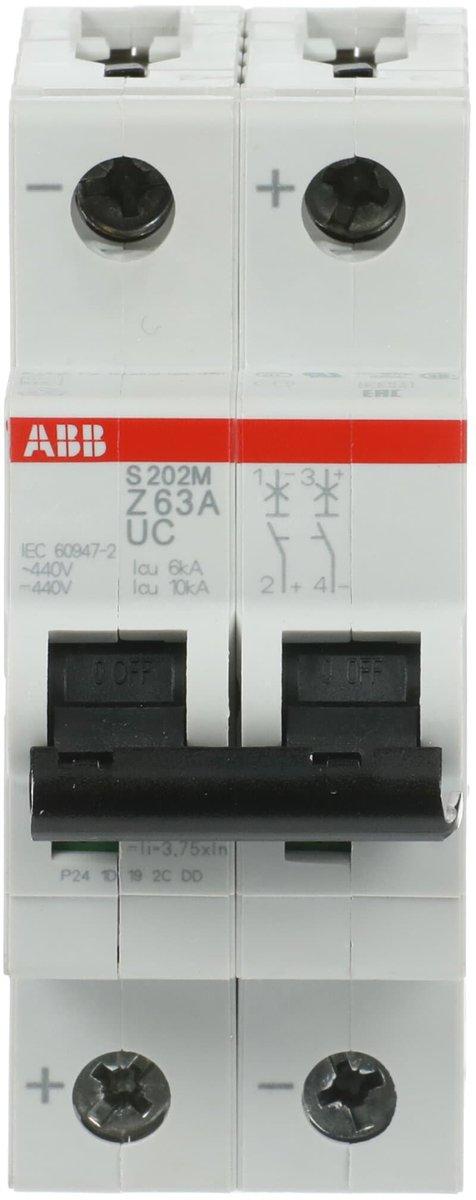

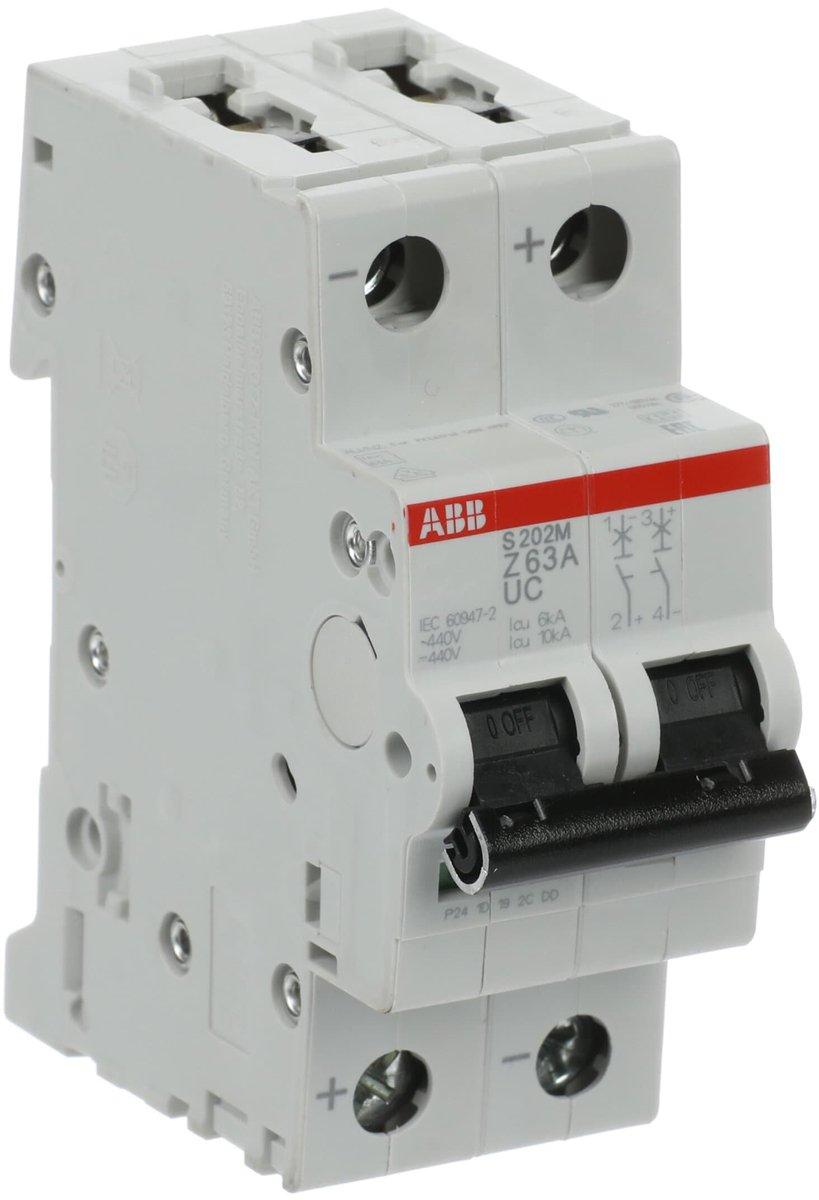

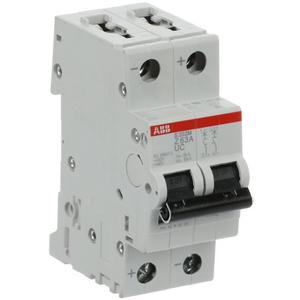

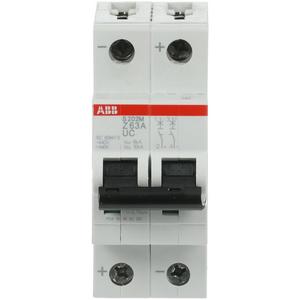

LS-Schutzschalter 2-polig 10kA Z-Char 63A 2TE
SCHÄCKE Art.Nr.:
3452956
Hersteller-Art.Nr.:
2CDS272061R0608
- Type:
- S202M-Z63UC
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Beschreibung
Beschreibung
Die Sicherungsautomaten der Baureihe S 200 M UC schützen Kabel und Leitungen vor Überlast und Kurzschluss gemäß DIN VDE 0100-430 und DIN VDE 0100-530. Sie erfüllen die Bauvorschriften DIN VDE 0641-11 bzw. IEC/EN 60898-1, DIN VDE 0660-101 bzw. IEC/EN60947-2. Ihre patentierte Anschlussklemme sorgt für einfache und sichere Kontaktierung und Handhabung mittels einer Druckplatte. Für bessere Sichtverhältnisse beim Verdrahten liegt die Anschlussöffnung für Leitungen oberhalb von der Anschlussöffnung für die Phasenschiene. Leiterquerschnitte bis zu 35 mm² können direkt an das Gerät über die Anschlussklemme mit Isolierung in Schutzklasse IP20 angeschlossen werden. Das umfangreiche Zubehörsortiment bietet Ihnen alles, was Sie für Ihre Installationsaufgaben benötigen. Der S200 M UC beeindruckt mit seinem hohen Kurzschlussausschaltvermögen und dem flexiblen Einsatz für AC und DC Anwendungen. Jedes Gerät wird vor Auslieferung dreifach intensiven Tests auf Qualität und Leistung unterzogen.
Zubehör
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Leitungsschutzschalter |
|
| Hersteller Artikelnummer |
2CDS272061R0608
|
|---|---|
| Type |
S202M-Z63UC
|
| Ursprungsland |
DE
|
| Hersteller EAN |
4013614433542
|
| Zolltarifnummer |
85362010
|
| Frequenz |
50 bis 60 Hz
|
| Spannungsart |
AC/DC
|
| Bemessungsspannung |
400 V
|
| Breite in Teilungseinheiten |
2
|
| Verschmutzungsgrad |
2
|
| Überspannungskategorie |
3
|
| Energiebegrenzungsklasse |
3
|
| Auslösecharakteristik |
Z
|
| Bemessungsstrom |
63 A
|
| Einbautiefe |
69 mm
|
| Schutzart (IP) |
IP20
|
|---|---|
| Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V |
10 Kilo-Ampere
|
| Anzahl der abgesicherten Pole |
2
|
| Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V |
10 Kilo-Ampere
|
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V |
15 Kilo-Ampere
|
| Polzahl (gesamt) |
2
|
| Zusatzeinrichtungen möglich |
ja
|
| Mitschaltender Neutralleiter |
nein
|
| Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V |
15 Kilo-Ampere
|
| Umgebungstemperatur während des Betriebs |
-25 bis 55 °C
|
| Anschließbarer Leiterquerschnitt eindrähtig |
0 bis 35 mm²
|
| Bemessungsstoßspannungsfestigkeit Uimp |
4 kV
|
| Bemessungsisolationsspannung Ui |
440 V
|
| Anschließbarer Leiterquerschnitt mehrdrähtig |
0 bis 25 mm²
|
| Unterputzmontage |
nein
|
