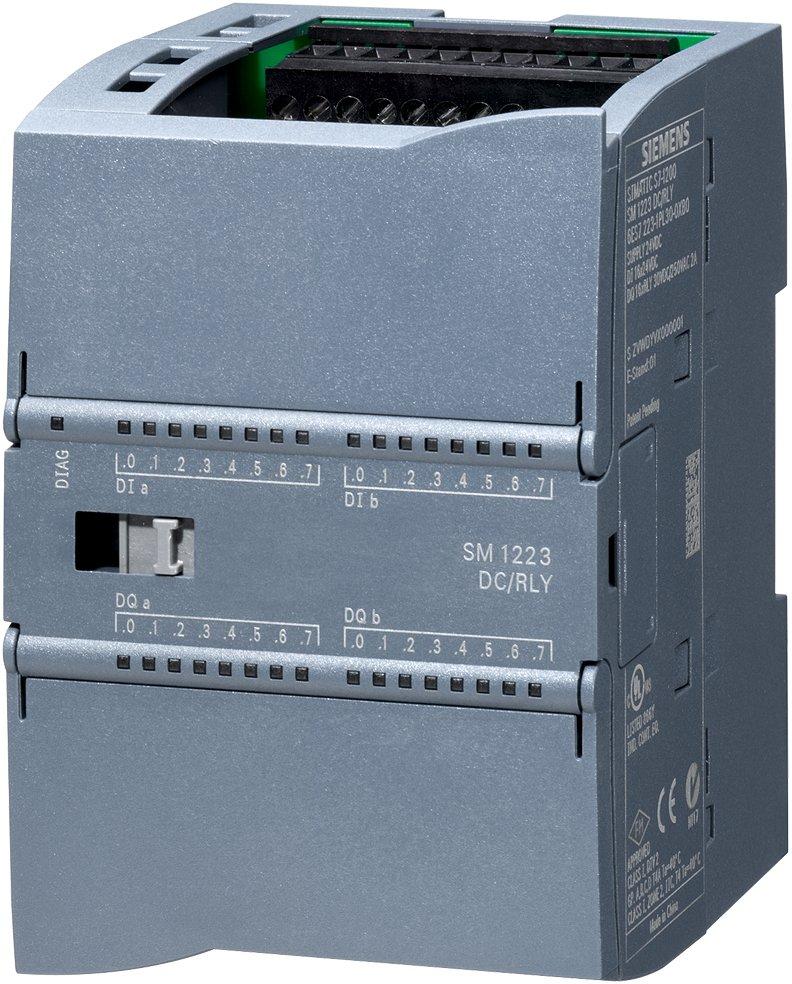

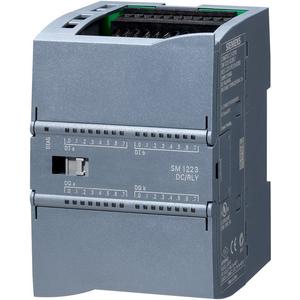

S7-1200 digitales Mischmodul SM 1223 - 16 DI 24 VDC / 16 DO Relais 2 A
SCHÄCKE Art.Nr.:
3504484
Hersteller-Art.Nr.:
6ES7223-1PL32-0XB0
- Type:
- SIMATIC S7-1200
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Beschreibung
Beschreibung

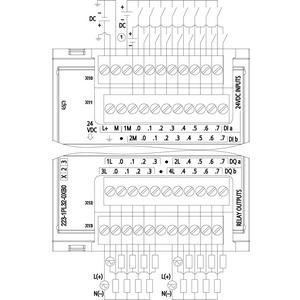

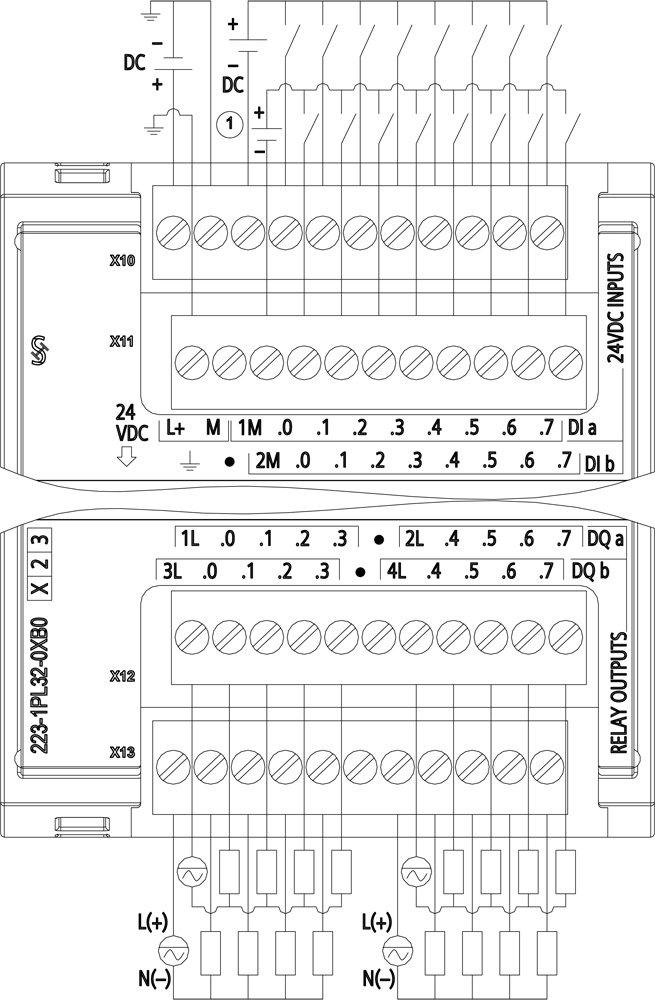

Das digitale Ein-/Ausgangsmodul SM 1223 dient der flexiblen Erweiterung von SIMATIC S7-1200 Controllern. Es ermöglicht eine individuelle Anpassung der Konfiguration an die jeweiligen Erfordernisse und ist mit allen CPUs der Reihe, ausgenommen der CPU 1211C, kompatibel. Das Modul verfügt über 16 digitale Eingänge für 24 V DC, die als Sink/Source betrieben werden können. Zusätzlich stehen 16 digitale Ausgänge in Form von Relais mit einer Schaltleistung von 2 A zur Verfügung, die für AC- und DC-Spannungen geeignet sind. Diese feingranulare Aufbaumöglichkeit erlaubt eine platzsparende Installation im Schaltschrank und trägt zur Optimierung der Hardwarekosten bei.
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
SPS-Digitales Ein-/Ausgangs-Modul |
|
| Hersteller Artikelnummer |
6ES7223-1PL32-0XB0
|
|---|---|
| Hersteller EAN |
6940408102019
|
| Type |
SIMATIC S7-1200
|
| Ursprungsland |
CN
|
| Zolltarifnummer |
85389091
|
| Art der Eingangsspannung |
DC
|
| Kurzschlussschutz, Ausgänge vorhanden |
nein
|
| Zulässige Spannung am Ausgang |
5 V
|
| Art des Digitalausgangs |
Relais
|
| Geeignet für Sicherheitsfunktionen |
nein
|
| Ausführung des elektrischen Anschlusses |
Steckanschluss
|
| Explosionsschutz-Kategorie für Staub |
ohne
|
| Tiefe |
75 mm
|
| Zulässige Spannung am Eingang |
30 V
|
| Verzögerungszeit bei Signalwechsel |
0,2 bis 12,8 ms
|
| Spannungsart der Versorgungsspannung |
DC
|
|---|---|
| Art der Ausgangsspannung |
AC/DC
|

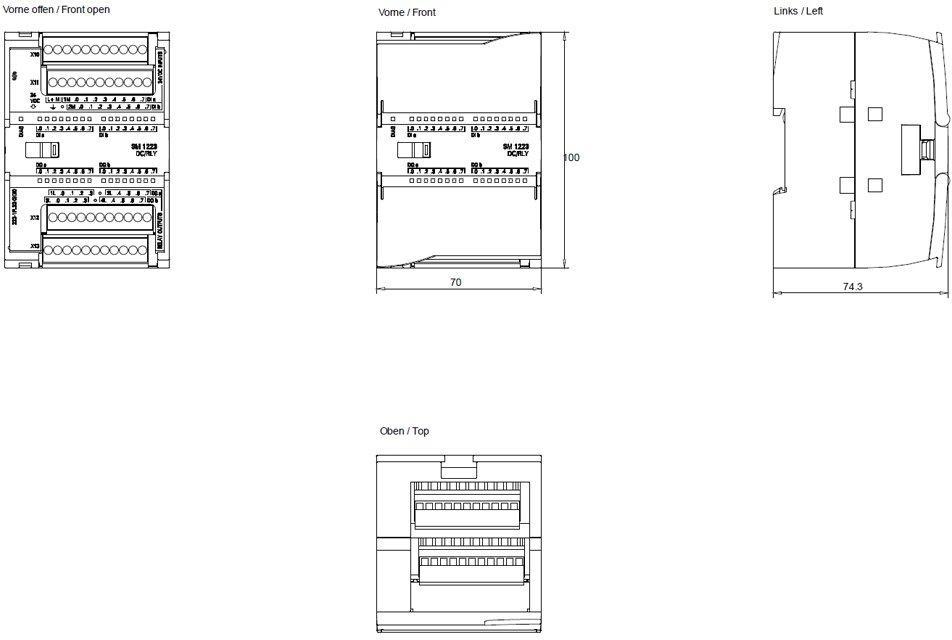

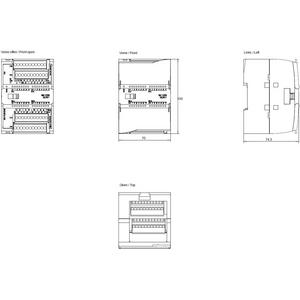

| Breite |
70 mm
|
| Zugehöriges Betriebsmittel (Ex ib) |
nein
|
| Ausgangsstrom |
2 A
|
| Eingangsstrom bei Signal 1 |
4 mA
|
| Höhe |
100 mm
|
| Explosionsschutz-Kategorie für Gas |
ATEX Gas-Ex-Schutz, Kat. 3G
|
| Redundanzfähigkeit |
nein
|
| Zugehöriges Betriebsmittel (Ex ia) |
nein
|
| Digitale Ausgänge konfigurierbar |
ja
|
| Anzahl der digitalen Eingänge |
16
|
| Anzahl der digitalen Ausgänge |
16
|
| Digitale Eingänge konfigurierbar |
ja
|
