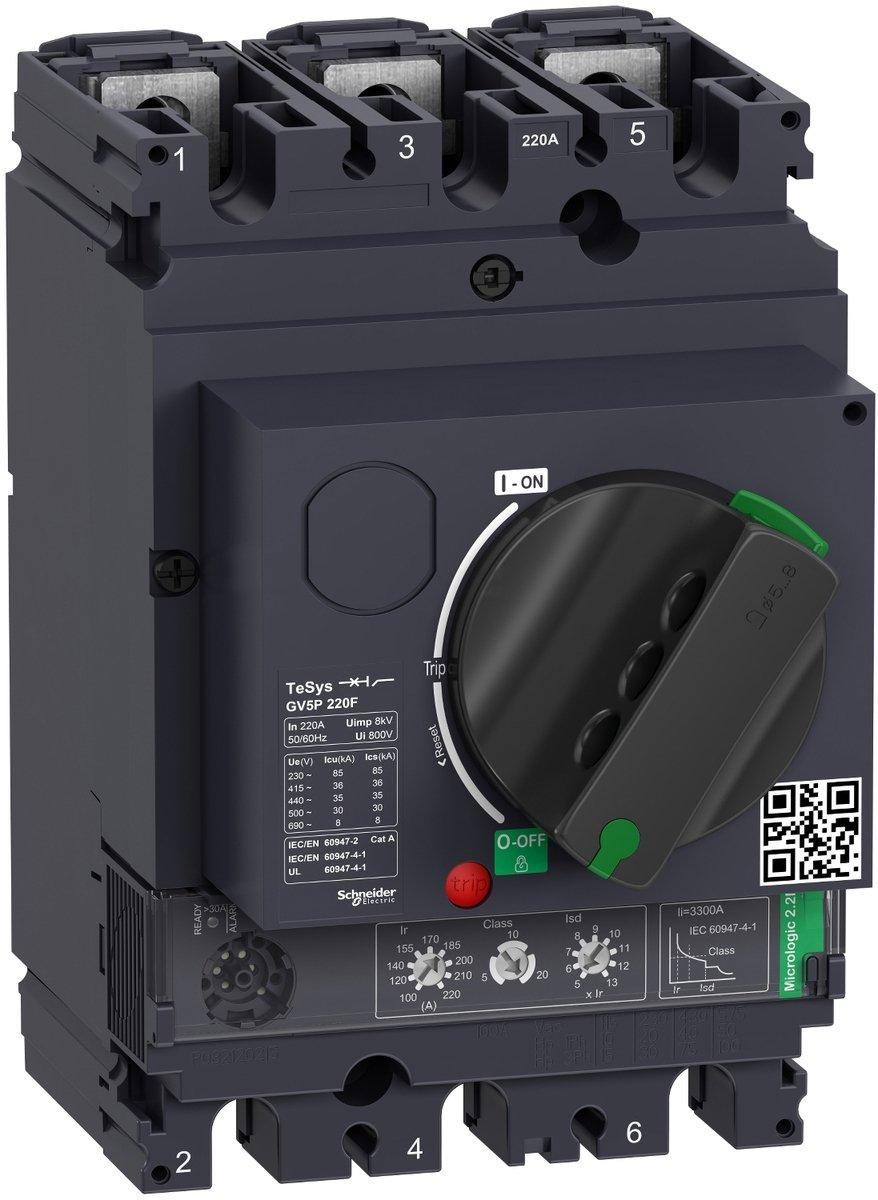

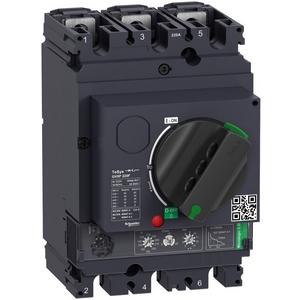

Motorschutzschalter TeSys GV5 3P 220A Icu 36kA thermisch magnetisch
SCHÄCKE Art.Nr.:
5451426
Hersteller-Art.Nr.:
GV5P220F
- Type:
- GV5P220F
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Beschreibung
Beschreibung
TeSys GV Motorschutzschalter, 3 Pole (3P), 220A/690V, für den Schutz von 3-Phasen-Motoren 90-110kW@400V. Es bietet thermischen Magnetschutz und zusätzliche Schutzfunktionen, Schaltleistung Icu 36kA, Start-Stopp-Steuerung durch Drehgriff. Weiterhin bietet er auch Anschluss für Stangen oder Kabel mit Kabelschuhen (direkter Anschluss von Kabeln mit zusätzlichen Steckern). Thermischer Schutz einstellbar über Einstellräder mit einem Einstellstrom Ir im Bereich 100-220A und einer wählbaren Auslöseklasse 5, 10 oder 20, magnetischer Schutz bei 15 In. Zusätzliche Schutzfunktionen mit festem Abgriff sind Kurzzeitverzögerungsschutz Isd bei 13 Ir, Phasenunsymmetrie und Ausfallschutz. Es stellt interne Plätze für zusätzliche Hilfskontaktblöcke (OF, SD) und Spannungsauslöser (MN, MX) zur Verfügung. Zertifiziert nach mehreren Normen (IEC, UL, CSA, CCC, EAC, Marine), Green Premium-konform (RoHS/REACh).
Zubehör
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Leistungsschalter für Motorschutz |
|
| Type |
GV5P220F
|
|---|---|
| Produktlinie(n) |
TeSys GV5, GV6
|
| Hersteller Artikelnummer |
GV5P220F
|
| Hersteller EAN |
3606489915421
|
| Ursprungsland |
PL
|
| Zolltarifnummer |
85362090
|
| Einstellbereich des unverzögerten Kurzschlussauslösers |
3300 A
|
| Höhe |
161 mm
|
| Ausführung des Betätigungselements |
Drehknopf
|
| Breite |
105 mm
|
| Mit integriertem Hilfsschalter |
nein
|
| Mit thermischem Überlastschutz |
ja
|
| Bemessungsbetriebsleistung bei AC-3, 400 V |
110 kW
|
| Polzahl |
3
|
|---|---|
| Tiefe |
155 mm
|
| Bemessungsbetriebsleistung bei AC-3, 230 V |
63 kW
|
| Auslösetechnik |
elektronisch
|
| Mit integriertem Unterspannungsauslöser |
nein
|
| Bemessungsdauerstrom Iu |
220 A
|
| Anschlussart Hauptstromkreis |
Schraubanschluss
|
| Phasenausfallempfindlich |
ja
|
| Bemessungsbetriebsspannung |
0 bis 690 V
|
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, AC |
36 Kilo-Ampere
|
| Schutzart (IP) |
IP40
|
| Überlastauslöser Stromeinstellung |
100 bis 220 A
|
| Gerätebauart |
Komplettgerät im Gehäuse
|
