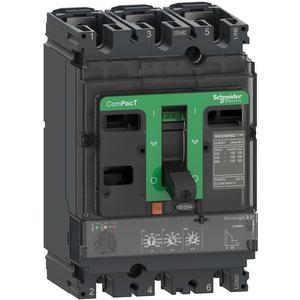

Kompaktleistungsschalter ComPacT NSX160F mit Micrologic 2.2 3P3D 57-160A,36kA
SCHÄCKE Art.Nr.:
5895421
Hersteller-Art.Nr.:
C16F32D160
- Type:
- C16F32D160
Bitte melden Sie sich an
Um Preise, Verfügbarkeit und Sonderangebote einzusehen, klicken Sie auf den Button unten und melden Sie sich an.
Gesuchter Auslaufartikel kann nicht mehr nachbeschafft werden.
ST
Min: 1 ST , Vielfaches: 1 ST
Datenblätter
Beschreibung
Beschreibung
Bei diesem ComPacT NSX160F handelt es sich um einen kompletten 3P 3d-Leistungsschalter in Festeinbau, der zur Optimierung des Platzbedarfs und des Ausschaltvermögens entwickelt wurde. Es ist eine optimale Wahl für alle Standard- und Sonderanwendungen. Das Ausschaltvermögen (Icu) beträgt 36 kA eff. bei 415 VAC, 50/60 Hz. Die Betriebsspannung beträgt 690 VAC 50/60 Hz. Dieses Produkt verfügt über ein elektronisches Auslösegerät MicroLogic 2.2 mit einer Nennleistung von 160 A. Das Auslösegerät MicroLogic 2.2 bietet anpassbare Langzeit- und Kurzzeitschutzfunktionen sowie einen festen unverzögerten Schutz. Diese 3-polige Ausführung (105 mm x 161 mm x 86 mm) wird mit einer Vielzahl optionaler Funktionen und Zubehörteile geliefert. Sie ist konform mit internationalen Normen (IEC 60947), CCC, EAC und Marinespezifikationen. ComPacT NSX160F ist Teil der EcoStruxure Power-Architektur von Schneider Electric.

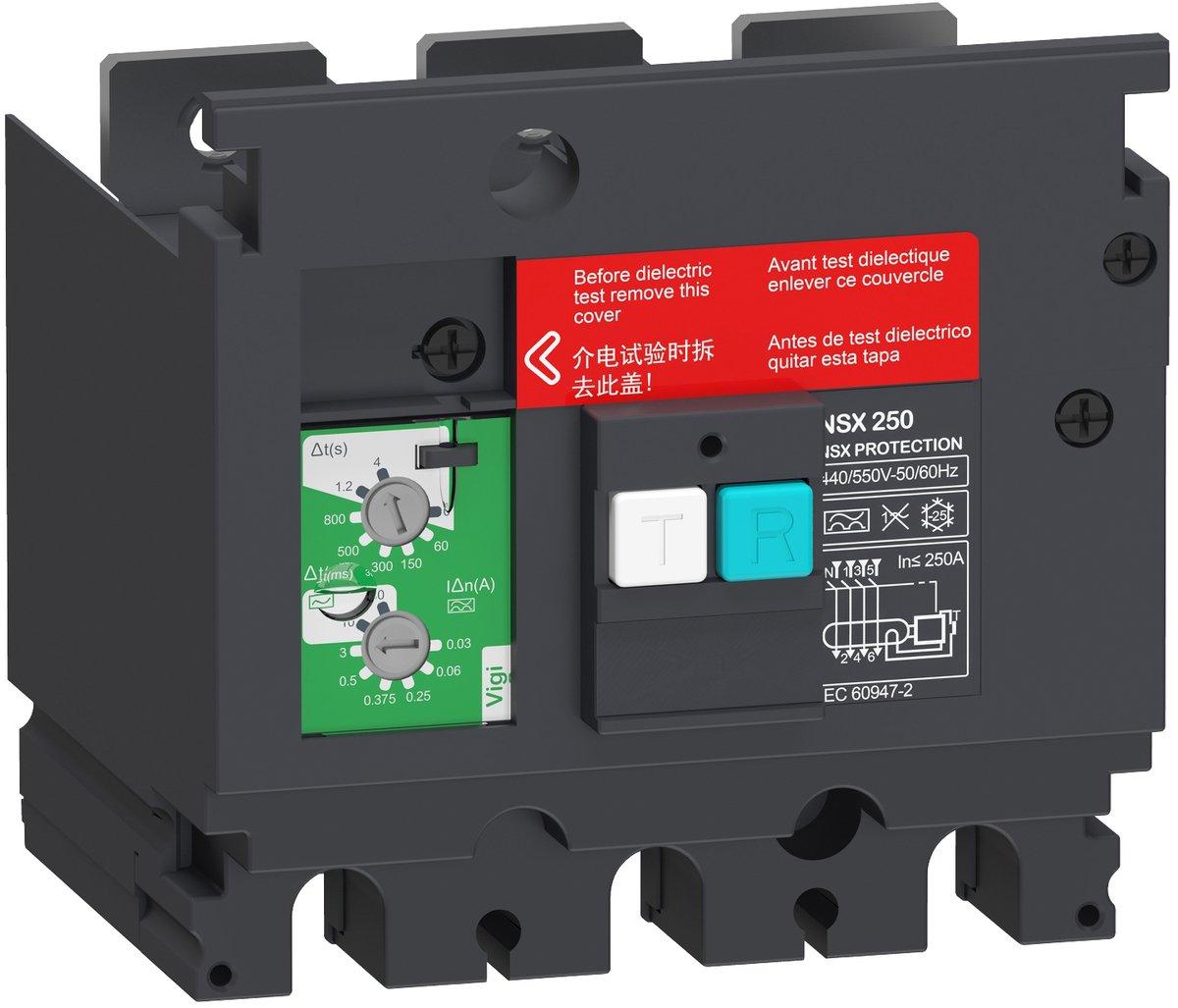

Zubehör
Produktdetails
Produktdetails
Verfügt dieses Produkt nicht über alle Funktionen, die Sie suchen?
Nutzen Sie diese Option, um nach anderen Produkten mit ähnlichen Merkmalen zu finden.
Beachten Sie, dass nicht alle technischen Merkmale als Filterkriterien für Ihre Suche nach ähnlichen Produkten verwendet werden können.
Bitte wählen Sie die technischen Merkmale, nach denen Sie suchen möchten.
Bitte zumindest 1 Merkmal wählen
Leistungsschalter für Trafo-, Generator- und Anlagenschutz |
|
| Hersteller Artikelnummer |
C16F32D160
|
|---|---|
| Type |
C16F32D160
|
| Hersteller EAN |
3606481997180
|
| Ursprungsland |
FR
|
| Zolltarifnummer |
85362090
|
| Bemessungsspannung |
690 V
|
| Bemessungsdauerstrom Iu |
160 A
|
| Integrierter Erdschlussschutz |
nein
|
| Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers |
86 bis 1600 A
|
| Schutzart (IP) |
IP30
|
| Komplettgerät mit Schutzeinheit |
ja
|
| Ausführung des Betätigungselements |
Kipphebel
|
| Position des Anschlusses für Hauptstromkreis |
vorne
|
| Anzahl der Hilfskontakte als Öffner |
0
|
| Ausgelöstmelder vorhanden |
nein
|
|---|---|
| Anschlussart Hauptstromkreis |
Schraubanschluss
|
| Anzahl der Hilfskontakte als Wechsler |
0
|
| Polzahl |
3
|
| Mit integriertem Unterspannungsauslöser |
nein
|
| Überlastauslöser Stromeinstellung |
57 bis 160 A
|
| Hutschienenmontage optional |
nein
|
| Einstellbereich des unverzögerten Kurzschlussauslösers |
2400 A
|
| Gerätebauart |
Einbaugerät Festeinbautechnik
|
| Anzahl der Hilfskontakte als Schließer |
0
|
| Motorantrieb integriert |
nein
|
| Motorantrieb optional |
ja
|
| Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz |
36 Kilo-Ampere
|
| Geeignet für Hutschienenmontage |
nein
|
