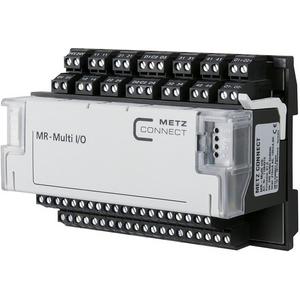

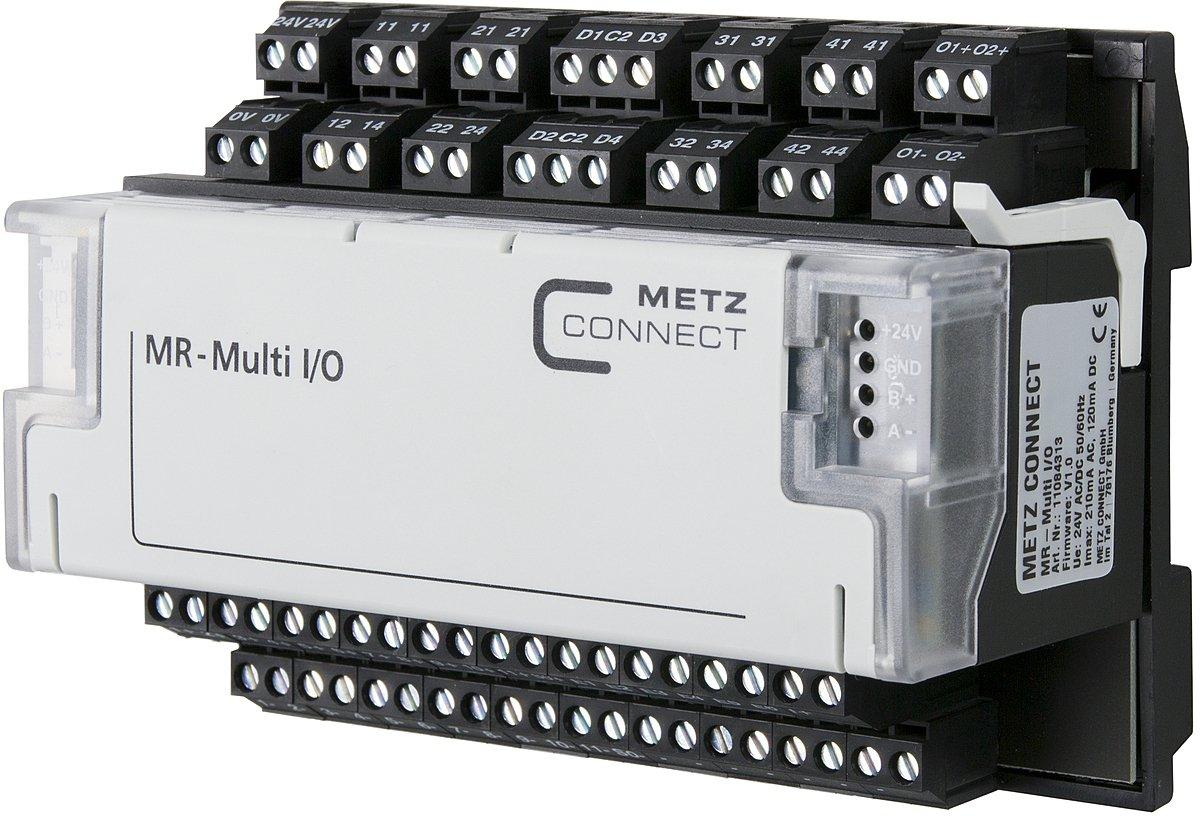

Modbus-Modul MR-Multi-I/O Modbus RTU

Das Modbus Modul MR-Multi I/O ist eine kompakt und schnell installierbare Lösung, um digitale und analoge Signale aus der Aktor- und Sensorebene über Modbus-RTU-Protokoll direkt mit einer Steuer- bzw. Regeleinheit in der Gebäudeautomation zu verbinden. Für verschiedene Aufgaben stehen 29 I/Os zum Teil konfigurierbar zur Auswahl. Bei starken induktiven Lasten sind die Relaiskontakte zusätzlich mit einem RC-Glied zu schützen., Mit einem Modbus-Master können die Eingänge und Ausgänge über Standard-Register geschaltet und abgefragt werden. Die Einstellung der Moduladresse, Bitrate und Parität erfolgt über zwei Drehschalter auf der Frontseite oder per Software., Geeignet zur dezentralen Montage auf Tragschiene TH35 nach IEC 60715 in Elektroverteilern., , Protokoll Modbus RTU, Adressbereich 00 bis 99, Busschnittstelle RS485 (Zweidrahtbus), Übertragungsrate 1200 bis 115200 Bit/s, Betriebsspannung 24 V AC/DC, +/- 10% (SELV), Stromaufnahme 220 mA (AC) / 110 mA (DC), Einschaltdauer relativ 100 %, Eingänge / digital 11 x Optokoppler,, galvanisch getrennt, Eingänge / S0 1 x nach DIN EN 62053-31, Klasse A, Eingänge analog konfigurierbar, für Widerstand oder 6 x 40 Ohm bis 4 MOhm, für Spannung 6 x 0 bis 10 V DC, Eingang / Strom 1 x analog 0 bis 20 mA DC, Ausgänge / Relais 4 x Wechsler (4PDT) / 250 V AC / 6 A, Ausgänge / PhotoMOS 4 x 24 V AC/DC / 100 mA,, galvanisch getrennt, Ausgänge / Spannung 2 x analog 0 bis 10 V DC / 5 mA,, galvanisch getrennt, Abmessungen B x H x T 125 x 93 x 60,81 mm, 7 TE, TH35, Gewicht 385 g, Betriebstemperatur -5° bis +55°C, Lagertemperatur -25° bis + 70° C, Schutzart IP20.
