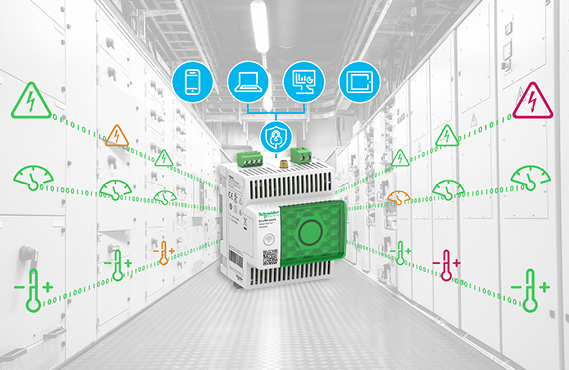

Der Datenserver im Schaltschrank

Entdecken Sie EcoStruxure Panel Server

EcoStruxure™ Panel Server sind das EthernetGateway im Schaltschrank um alle Betriebsmittel, Messgeräte und Sensoren über Modbus RTU und über Funk per integriertem Webserver zu visualisieren und nahtlos an Steuerungen und Leittechnik per Modbus TCP anzubinden.

Panel Server vereinfachen Verdrahtung per Funk Kommunikation im Schaltschrank, visualisieren per integriertem Web Server alle Teilnehmer, alarmieren per Email bei Grenzwertüberschreitung, zeichnen Lastgänge auf und exportieren geloggte Daten.

Panel Server schaffen mit wenigen Klicks Transparenz im Schaltschrank und machen ihn zu einem einfach integrierbaren Baustein jeder Energiemanagementstrategie.

EcoStruxure Panel Server

Effizienz steigern

Verbessern Sie die Energieeffizienz Ihres Unternehmens und reduzieren Sie den Energieverbrauch durch Energieverbrauchsanalysen und Lastgangverfolgung. Panel Server sammeln Energiedaten und geben sie weiter, um Sie bei der Umsetzung Ihrer Initiativen zu unterstützen.

Elektrische Sicherheit

Die Panel Server sind ein integraler Bestandteil kontinuierlicher thermischer Zustandsüberwachung, die mit Hilfe von direkter und indirekter Temperaturerfassung dazu beitragen, das Risiko von elektrischen Bränden zu verringern und den Schutz von Personen und Anlagen zu erhöhen.

Verfügbarkeit verbessern

Die Überwachung der Energieverteilung und die Analyse von Ereignissen helfen, ungeplante Ausfallzeiten zu vermeiden. Die Panel Server sammeln Echtzeitdaten, generieren Alarme und stellen die Informationen per integriertem Web Server zur Verfügung.

Cybersecurity

Der Schutz Ihrer elektrischen Anlagen und Systeme vor Cyberangriffen ist unerlässlich. Die Panel Server bieten eine IEC 62443-konforme Gerätefunktionalität und sind ein zentraler Bestandteil der IEC 62443-3-3 SL1- zertifizierten EcoStruxure™ Power Architektur.



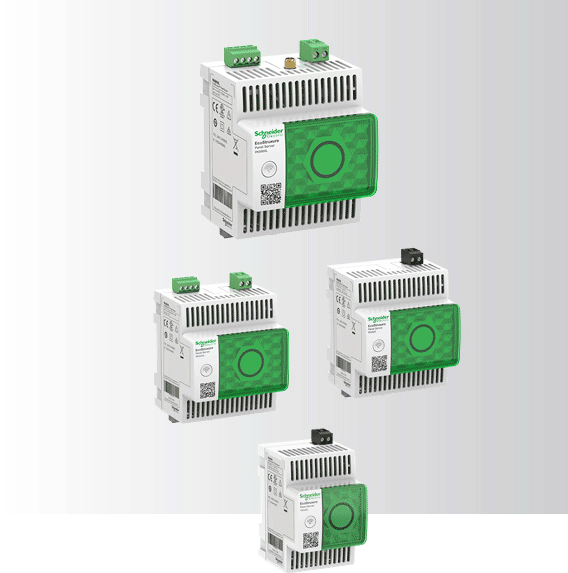

EcoStruxure Panel Server

Universal PAS600L
(24V DC mit 2 digitalen Eingängen)

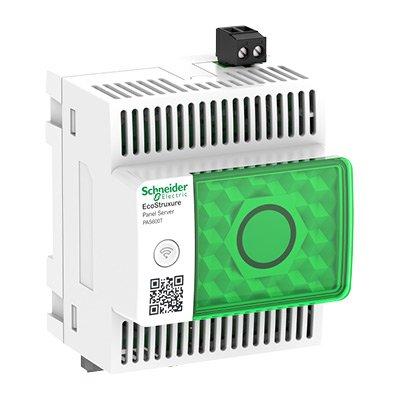

EcoStruxure Panel Server

Universal PAS600
(230V AC)

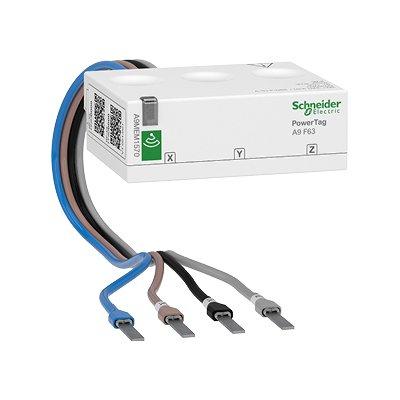

PowerTag

A9 F63

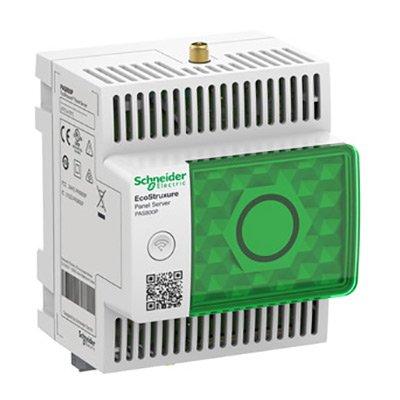

EcoStruxure Panel Server

Advanced PAS800P
(PoE)

EcoStruxure Panel Server

Advanced PAS800
(230V)

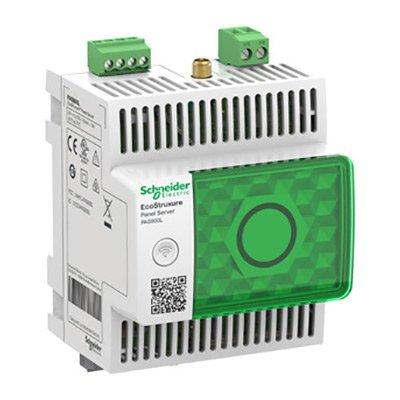

EcoStruxure Panel Server

Advanced PAS800L
(24V, S0)



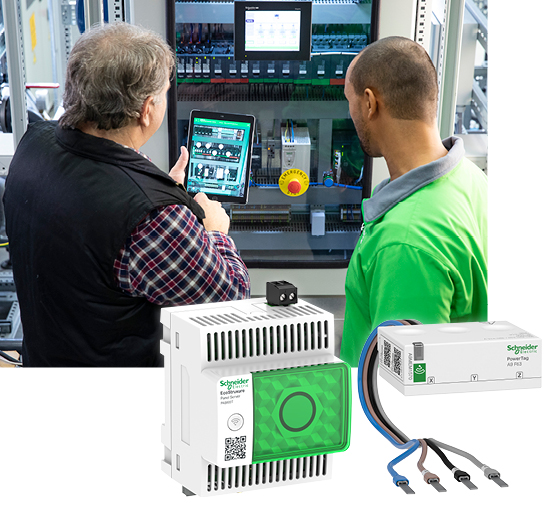

Vorteile auf einen Blick:

Panel Server – Der Datenserver im Schaltschrank

Ethernet-Gateway für Funk Teilnehmern
Ethernet-Gateway für Modbus RTU Teilnehmern
nahtlose Anbindung an Steuerungen und Leittechnik

Einfache Inbetriebnahme

Einfache Inbetriebnahme über den integrierten Webserver und EcoStruxure™ Power Commission-Software
Automatische Teilnehmererkennung
Umfangreiche Diagnosefunktion
Dokumentation auf Knopfdruck

Intuitive Bedienung

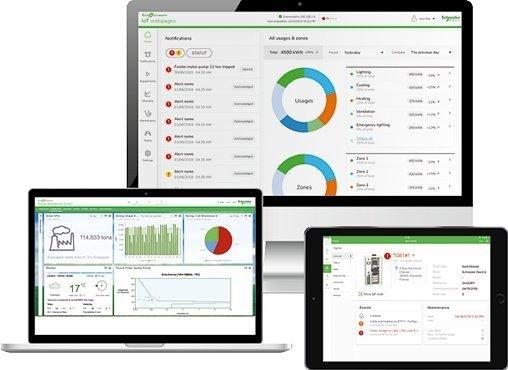

Webseiten zur Visualisierung vor Ort oder aus der Ferne
Kontextualisierte Darstellung aller Daten nach Medien, Zonen und Messgerätetypen
Einfaches Alarm-Setup für Email-Benachrichtigung
Standardisierter Datenlogger und Energieserver gemäß IEC 62974-1

Alle Panel Server bieten:

Gateway für Funk Energiezähler und diverse Funk Sensoren
LAN und WLAN-Konnektivität
Offene Schnittstellen für SPS/ DDC und SCADA/ GLT/ EMS Anbindungen über Modbus TCP
Darstellung von Echtzeit- Daten für bis zu 64 Teilnehmer über Web-Server (PAS400: 20 Tln)
Datenpufferung für ca. 1 Monat und Datenexport per CSV / json Datei über sFTP
IoT Gateway für Schneider Electric Cloud Software und Services

Panel Server Universal und Advanced bieten:

Gateway für Modbus Energiezähler, Universal-Messgeräte und Netzanalysatoren
Zwei Status/ S0-Impulseingänge (nur 24V DC Versionen PASxxxL)
Cyber Security: Modbus TCP Proxy für alle nachgelagerten Modbus RTU und TCP-Teilnehmer

Panel Server Advanced bietet zusätzlich:

Datenspeicher für bis zu drei Jahre
Darstellung von historischen Daten als Trendschreiber für bis zu 64 Teilnehmer über Web-Server

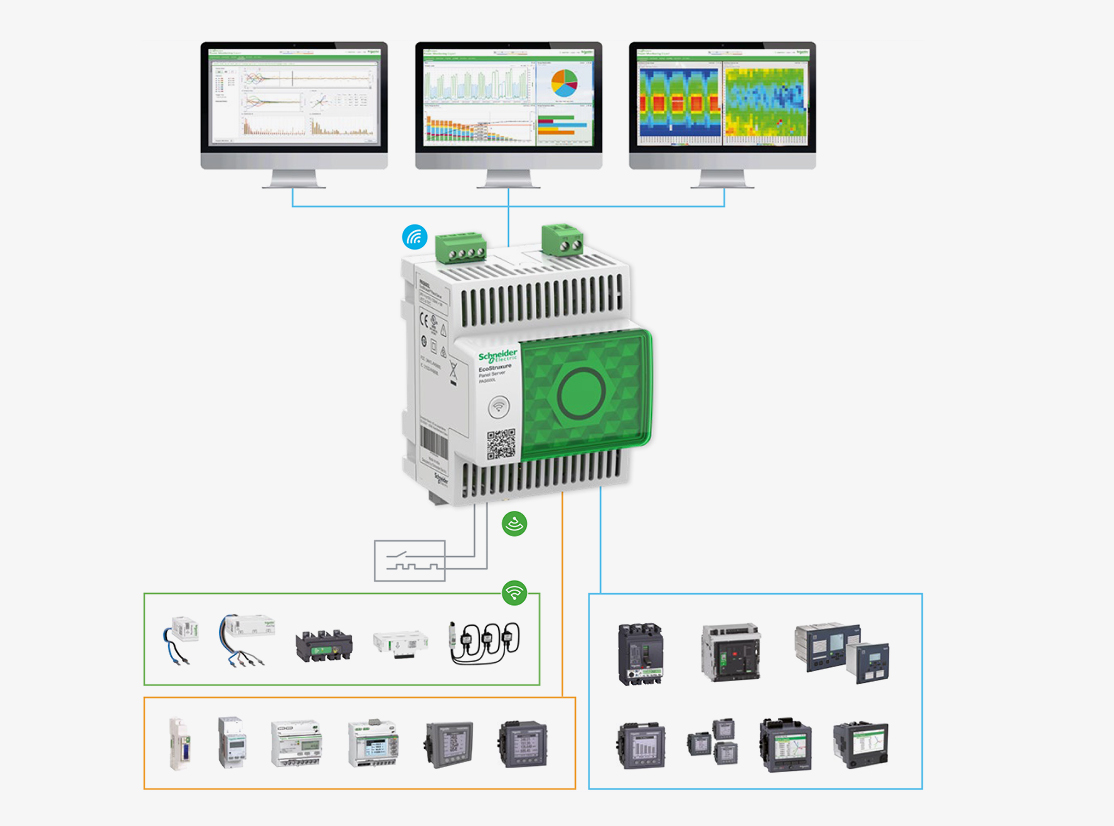

Panel Server Familie – Architektur

Eindeutige Identifizierbarkeit der Produkte dank QR-Code

Über die QR-Codes auf den Produkten können im Schaltschrank Datenblätter, Handbücher und Montageanleitungen für Wartungsarbeiten heruntergeladen werden. Darüber hinaus kann der Produktlebenszyklus über integrierte Seriennummern nachverfolgt werden.
